陶芸窯CGS02DX-10DX｜陶芸機材の総合メーカー【丸二陶料株式会社】

マルニ式都市ガスバーナーにより燃焼効率が向上。
温度差の少ない、強制燃焼方式を採用。
窯詰め窯出し作業性の効率化を計れる台車操作式都市ガス窯です。

DXタイプの仕様特性

(DX)火袋大
・燃焼焔の安定性が良い。

・作品に強い焔があたらない。
・火ガキを設けることができる。
・作品の表ウラができにくい。
・安定した昇温が得られる。

(DX)台車構造
・本体との機密性が良い。
・台車の保温性が良い。
・台車の熱間荷重に対して強い。
・吸入穴を多くすることによって温度分布と
　雰囲気の安定が良い。

(DX)トビラ
・本体と台車との密閉度が良い。
・トビラの保温性が良い。
・トビラ側の温度分布と雰囲気が良い。

特性

燃焼ガス	13A　都市ガス
雰囲気調整	煙突部ドラフト及びダンパー手動操作による雰囲気操作
燃焼バーナーの構造	強制式バーナー
燃焼バーナーの点火方法	手動着火方式
炉壁の材質と構造	多孔性耐火断熱煉瓦・耐火性断熱ボード
壁の厚み	CGS-02DX/03DX/04DX/05DX/07DX/10DX型　180mm
天井部の構造	アーチ式煉瓦構造
最高使用温度	1350℃
煙突部材	現場施工により別途必要

(13A用)CGS都市ガス消費量

インプットは1時間当り最大発熱量を示しています。

CGS-02DX・CGS-03DX　横扉開閉式都市ガス窯(台車操作式)

仕様／型式	CGS-02DX	CGS-03DX
炉内の広さ（W×D×H㎜）	1110×650×600H	1110×750×780H
窯詰容積（W×D×H㎜）	650×650×630H	650×750×700H
棚板の寸法　㎜	300×300	350×300
窯詰の1段当たりの棚組数	4枚	4枚
外形寸法（W×D×H㎜）	1970×3090×1930H	1970×3510×2100H
本体重量	1450kg	1900kg
バーナーの規格	インチ	インチ2分
バーナーの本数	バーナー6本	バーナー8本
ガス使用量(本焼時)	40㎥	45㎥
電源　100V(消費電力)	180W	180W
付属品	棚板(カーボランダム質) 300×300×10mm　8枚サイコロ 30×40×55mm　16ヶ L型支柱 60,90,120,150mm　各16本	棚板(カーボランダム質) 350×300×10mm　8枚サイコロ 30×40×55mm　16ヶ L型支柱 60,90,120,150mm　各16本
価格（税込）	都度お問合せ	都度お問合せ

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突、ガス配管工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

CGS-04DX・CGS-05DX　横扉開閉式都市ガス窯(台車操作式)

仕様／型式	CGS-04DX	CGS-05DX
炉内の広さ（W×D×H㎜）	1210×850×820H	1210×850×960H
窯詰容積（W×D×H㎜）	750×850×700H	750×850×850H
棚板の寸法　㎜	400×350	400×350
窯詰の1段当たりの棚組数	4枚	4枚
外形寸法（W×D×H㎜）	2070×3940×2130H	2070×4110×2280H
本体重量	2100kg	2400kg
バーナーの規格	インチ2分	インチ2分
バーナーの本数	バーナー8本	バーナー10本
ガス使用量(本焼時)	55㎥	70㎥
電源　100V(消費電力)	180W	134W
付属品	棚板(カーボランダム質) 400×350×10mm　8枚サイコロ 30×40×55mm　16ヶ L型支柱 60,90,120,150mm　各16本	棚板(カーボランダム質) 400×350×10mm　8枚サイコロ 30×40×55mm　16ヶ L型支柱 60,90,120,150mm　各16本
価格（税込）	都度お問合せ	都度お問合せ

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突、ガス配管工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

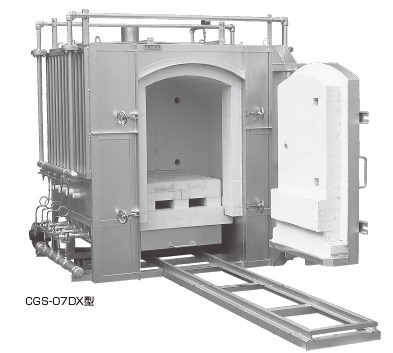

CGS-07DX・CGS-10DX　横扉開閉式都市ガス窯(台車操作式)

仕様／型式	CGS-07DX	CGS-10DX
炉内の広さ（W×D×H㎜）	1310×1100×1000H	1360×1100×1250H
窯詰容積（W×D×H㎜）	850×1100×850H	900×1100×1100H
棚板の寸法　㎜	400×350	400×350
窯詰の1段当たりの棚組数	6枚	6枚
外形寸法（W×D×H㎜）	2170×4710×2330H	2220×50100×2580H
本体重量	2800kg	3300kg
バーナーの規格	インチ2分	インチ2分
バーナーの本数	バーナー12本	バーナー14本
ガス使用量(本焼時)	85㎥	95㎥
電源　100V(消費電力)	134W	134W
付属品	棚板(カーボランダム質) 400×350×10mm　12枚サイコロ 30×40×55mm　24ヶ L型支柱 60,90,120,150mm　各24本	棚板(カーボランダム質) 400×350×10mm　12枚サイコロ 30×40×55mm　24ヶ L型支柱 60,90,120,150mm　各24本
価格（税込）	都度お問合せ	都度お問合せ

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突、ガス配管工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

※棚板、支柱等の部材は必要に応じてお求め下さい。
　一定の高さ以上はI型支柱をご使用下さい。
