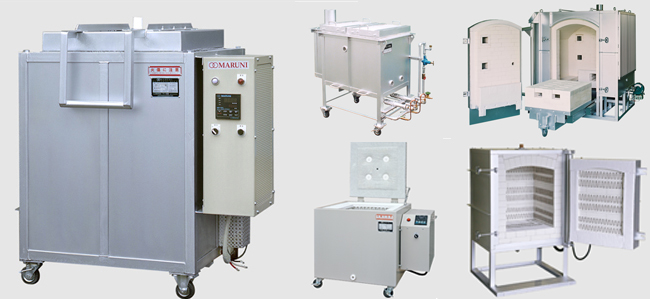

伝統ある陶芸、長年の経験を踏まえ、ご満足のいただける陶芸窯をご提案いたします。数多くの納入実績を誇るマルニ陶芸窯を、ぜひご採用くださいませ。

OEL-1500SD

詳細を見る

OEL-5000SE

詳細を見る

OEL-8000S・10000S

詳細を見る

OEL-5000DLPS・8000DLPS・10000DLPS

詳細を見る

OEL-15P・20P・25P・30P・40P

詳細を見る

OEL-10000DLP・13000DLP・15000DLP・20000DLP・25000DLP

詳細を見る

OEL-10000DLPL・130000DLPL・150000DLPL・20000DLPL・25000DLPL

詳細を見る

OEL-8・10・15・20・25・30・40

詳細を見る

OEL-10DL・15DL・20DL・25DL・30DL・40DL

詳細を見る

OEL-10S・15S・15S・20S・25S・30S・40S

詳細を見る

OGA-50・55

詳細を見る

OGA-01R・02R

詳細を見る

GSS-15・02

詳細を見る

GSS-02L・03L・04L・OGS-05L

詳細を見る

OGS-02・03・04

詳細を見る

OGS-02・03・04・05・07・10

詳細を見る

OGS-02DX・03DX・04DX・05DX・07DX・10DX

詳細を見る

CGS-02・03・04

詳細を見る

CGS-02・03・04・05・07・10

詳細を見る

CGS-02DX・03DX・04DX・05DX・07DX・10DX

詳細を見る

OSS-02L・03L・04L・OSB-05L

詳細を見る

OSS-15・15Y・02・03・04

詳細を見る

OMS-60

詳細を見る

OSA-55・01・02

詳細を見る

OSA-02R・02ARY・03・04・05・07

詳細を見る

OSB-02・03・04

詳細を見る

OSB-05・07・10

詳細を見る

OSB-02DX・03DX・04DX・05DX・07DX・10DX

詳細を見る

陶芸窯の設置にあたりましては、熱源とするガス、灯油、並びに電気を比較的短い時間で大量消費しますので、安全にお使いいただくまでの準備検討が必要です。
陶芸窯は、重量物ですので設置までの移動についても、事前の打合せが必要です。
また、燃焼を伴う窯につきましては、廃熱温度が高いため十分な火災予防のための対策を検討しておく必要があります。
以下の項目について、ご検討ください。
　
陶芸窯据付工事マニュアルをお読みください。
陶芸窯を安全にご使用いただくために、各陶芸窯用の据付工事マニュアル冊子を準備致しております。
購入ご計画時、必要に応じてご請求ください。
・電気窯据付工事マニュアル
・ガス窯据付工事マニュアル
・灯油窯据付工事マニュアル
　
陶芸窯付属品について
陶芸窯の付属品は最低必要とする数量のセット組となっております。
目的に応じて追加準備いただく必要があります。(棚板、支柱、等)
あらかじめ、販売店、係員にご相談の上、諸費用のご予算組をお願いします。
　
運送について
陶芸窯、各種陶芸機器は、原則として弊社工場お渡し価格となっています。
重量物運搬費用、設置費用等に関しましては、ユニック車、クレーン車等の用車費用が別途必要となります。
運送会社ご依頼時は業務の範囲内として、軒先渡しが基本となります。
ユニック車配送時におきましても、荷降し業務に限定としております。
荷降後の開梱、移動、設置、組立、その他諸工事費用等につきましては別途費用として、お客様のご負担となります。
あらかじめ、販売店、係員にご相談の上、諸費用のご予算組をお願いします。
　
搬入据付諸費用等について
搬入設置にあたりましては、事前の下見打合せが必要となります。
小型窯の場合、梱包費、運送費、開梱、移動、据付け、組立て、諸工事等の費用が必要となります。
中型窯の場合、ユニック車配送費、移動作業費、諸工事費等の費用が必要となります。
大型窯の場合、クレーン車(要：状況判断)、ユニック車配送費、移動作業費、諸工事費等の費用が必要となります。
通常の搬入経路を確保できない場合、クレーン車の手配が必要となる場合があります。
クレーン車作業スペース等の搬入諸条件が異なりますと、揚重ｔ数の変更にともない費用もかわります。
専門業者の下見予算立てが必要です。
あらかじめ、販売店、係員にご相談の上、諸費用のご予算組をお願いします。

MMP-707Y-Ⅱ装備型

○液晶ディスプレイにより、文字表示が大きく鮮明となり見やすくなりました。
○焼成温度域の充実。初期設定プログラム入力が10パターンとなり、焼成温度設定がさらに広くまりました。
○ステップ数の増設により、昇温から冷却までの温度曲線を細部設定できるようになり、焼成技術がさらに充実しました。
○操作は、わずかキー操作2回。①選定②運転
○省エネ機能の充実
○素焼から本焼までの１０種類の基本焼パターンを記憶。
○任意で５パターンは自作登録ができます。


●素焼きから本焼きまでの１０メニューをマイコンが記憶(出荷時登録済み）

やきものの目的とする温度域		登録番号	到達温度	全焼成時間
素焼 低温温度域	小物素焼	P-0	800℃	8時間30分
	ゆっくり素焼き	P-1	800℃	14時間30分
本焼 中温度域	粘土の味わい中心の領域	P-2	1180℃	14時間50分
		P-3	1200℃	15時間30分
		P-4	1210℃	15時間50分
		P-5	1220℃	16時間10分
本焼 高温度域	釉薬の味わい中心の領域	P-6	1230℃	16時間30分
		P-7	1240℃	17時間 00分
		P-8	1250℃	18時間10分
		P-9	1260℃	18時間30分
任意設定		P-10	0℃	0時間0分
		P-11	0℃	0時間0分
		P-12	0℃	0時間0分
		P-13	0℃	0時間0分
		P-14	0℃	0時間0分
炙り焼成		P-15	1050℃	35時間00分

■制御入力データ
プログラム自動温度制御装置にはあらかじめ上記の焼成データが入力されています。(全て変更可）
書きこまれたデータは任意に設定変更することができます。
パターン10～14までは自作任意データ登録できます。

電気窯　適合機種	OEL-8000S、10000S　　　　　　OEL-10000DLP~25000DLP OEL-10000DLPL～25000DLPL　　OEL-15P~40P OEL-15SP～50SP
制御盤　適合機種	MP-SS-N　　MP-SS-NP
電源、電圧	AC200N±10％　、　50/60Hz
プログラム設定数	基本プログラム１０種類(出荷時設定済み） ※基本プログラム１０種類の設定値変更自由※ 自作設定プログラム５種類
プログラム設定範囲	基本プログラム１０種類(出荷時設定済：基本プログラム１０種類の設定値 任意設定可） 自作プログラム５種類　任意設定可 試運転　炙り焼成プログラム1種類
エラー表示	設定温度表示器‾ ‾ ‾ ‾ 点滅(センサー断線)　　＿ ＿ ＿ ＿点滅(熱電対接続不良） ・　表示異常(入力設定不良）
表示精度	指示値0.1％
対応熱電対	R熱電対
使用環境条件	0℃～50℃　(結露しないこと）

MP-SS-N型

標準タイプ・マイコン装備：MMP-707Y-Ⅱ

仕様＼品番	MP-8SS-N型	MP-10SS-N型	MP-15SS-N型	MP-20SS-N型	MP-30SS-N型	MP-40SS-N型
外形寸法 H×W×D (mm)	400×400×200	500×400×200	500×400×200	500×500×250	600×500×250	600×600×250
重量	11.5kg	14.5kg	15.0kg	17.0kg	24.5kg	27.5kg
適用 電気窯	単相200V /8KW以下	三相200V /10KW以下	三相200V /15KW以下	三相200V /20KW以下	三相200V /30KW以下	三相200V /40KW以下
電源・電圧	AC200V±10%・50/60Hz
プログラム 設定数	基本プログラム11種類(出荷時設定済・設定値変更自由)　自作設定プログラム5種類
プログラム 設定範囲	設定範囲：0℃～1300℃、0~99時間59分/ステップ毎、基本ステップ数-16ステップ16パターン
エラー表示	測定温度表示器￣ ￣ ￣ ￣点滅(センサー断線)　＿ ＿ ＿ ＿点滅(熱電対接続不良)・表示異常(入力設定不良)
表示精度	指示値±0.3％+1デジット　または　±3℃のいずれかの大きい値
対応熱電対	R熱電対
使用環境 条件	0℃～55℃(結露しないこと)　厳寒時0℃以下になりますと作動しません
価格(税込)	都度お問合せ

(取付工事費、センサー等別途・送料別途)
※改善のため予告なく仕様変更する場合が有ります。

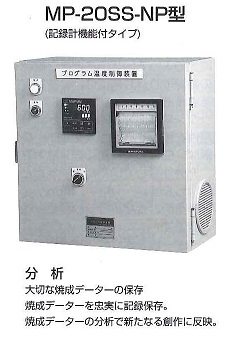

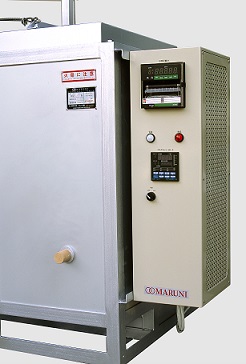

MP-SS-NP型
記録計機能付タイプ・マイコン装備：MMP-707Y-Ⅱ

※クリックで拡大表示※

仕様＼品番	MP-8SS-NP型	MP-10SS-NP型	MP-15SS-NP型	MP-20SS-NP型	MP-30SS-NP型	MP-40SS-NP型
外形寸法 H×W×D (mm)	500×400×250	500×500×250	500×500×250	500×500×250	600×600×250	600×600×250
重量	18.0kg	21.0kg	21.5kg	23.0kg	30.0kg	31.0kg
適用 電気窯	単相200V /8KW以下	三相200V /10KW以下	三相200V /15KW以下	三相200V /20KW以下	三相200V /30KW以下	三相200V /40KW以下
電源・電圧	AC200V±10%・50/60Hz
プログラム 設定数	基本プログラム11種類(出荷時設定済・設定値変更自由)　自作設定プログラム5種類
プログラム 設定範囲	設定範囲：0℃～1300℃、0~99時間59分/ステップ毎、基本ステップ数-16ステップ16パターン
エラー表示	測定温度表示器￣ ￣ ￣ ￣点滅(センサー断線)＿ ＿ ＿ ＿点滅(熱電対接続不良)・表示異常(入力設定不良)
表示精度	指示値±0.3％+1デジット　または　±3℃のいずれかの大きい値
対応熱電対	R熱電対
使用環境 条件	0℃～55℃(結露しないこと)　厳寒時0℃以下になりますと作動しません
記録計の一般仕様
記録計 指示精度	入力スパンの±0.5%
記録紙	折りたたみ式、有効記録幅：100mm(全幅114mm)・全長10m・連続20日間
記録点数	1ペン(赤インクにて記録表示)
記録方式	カートリッジペン連続記録・目盛：0～1400(単位…℃・1分割…20℃)・入力：R熱電対
紙送りの 速さ	20mm/h
価格(税込)	都度お問合せ

(取付工事費、センサー等別途・梱包費・送料別途)
※改善のため予告なく仕様変更する場合が有ります。

※熱電対、及び導線は含まれておりません。機種に適した仕様のものを別途お求めください。
※既設他社メーカー製電気窯にも、取り付けることができます。
※消費電力50KW/H以上の電気窯の場合、別途製作できます。

MMP-727Y装備型

※クリックで拡大表示※

MMP-727Yプログラムコントローラーの特性
○焼成位置が一目で確認できる昇温グラフをLEDランプで表示。
○タイマー予約による運転開始時刻の任意設定が可能。
○操作性に優れた大型ボタン採用で正確な設定作業向上。
○静音制御方式(SSR制御)採用で、動作発生音を無くしました。

　

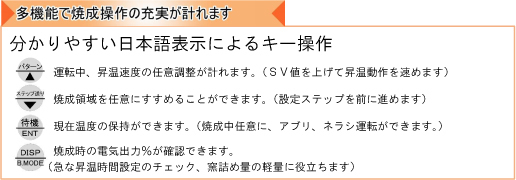

充実した機能特性
○大型パネルで見やすい画面表示。(表示部125H×160Wm/m)
○焼成位置をLEDランプでわかりやすく表示。
○見やすいデジタル温度大文字表示。
○操作性に優れた(扱いやすい日本語表示)ボタン操作。
○焼成をより充実させるステップ機能設定。(各ステップごとに設定温度を表示します)
○タイマー機能で任意時刻から運転開始。
注：任意設定時、プログラムデータ設定の入力方法によりステップランプ表示位置と一致しない場合があります。

(取付工事費、センサー等別途・梱包費・送料別途)
※改善のため予告なく仕様変更する場合が有ります。

性能確保のための事前相談
LPガスを燃料とするガス窯を設置する場合、窯の大きさに対応して、50kgボンベの設置場所が必要となります。
ボンベの設置本数につきましては、性能維持に必要な基本本数であっても、年間の気温変化によってガスの気化性能が低下し圧力不足をおこす結果、十分な燃焼を得られない場合があります。
機種別ガス消費量を参考にプロパンガス供給事業者にご相談ください。

ボンベ数決定のための基本資料
○バーナー1本当りの最大消費量　1 1/4Bノズル径1.3φ
　　　　　　　　　 使用圧力　　0.3kg/㎥として1.35kg/h
○50kg1本当りの発生量　　　　 外気温度5℃の場合の発生量　3.2kg/h
　　　　　　　　　　　　　　　 外気温度0℃の場合の発生量　2.0kg/h
　注…外気温度の低下と共に、発生量も低下します。
　　　連続使用時間が長くなるに応じて発生量が下がります。
○ガス窯取り付けバーナー本数に対する消費量と必要発生量を計算のうえ、
　50kgボンベの本数を決定してください。
