電気窯　OEL-10000DLPL・13000DLPL・15000DLPL・20000DLPL・25000DLPL

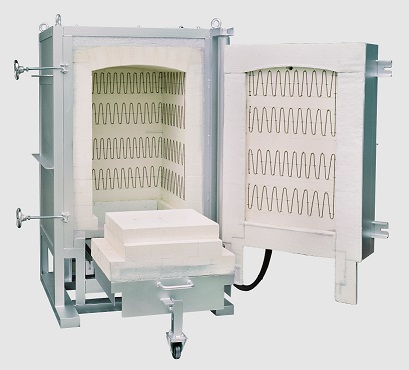

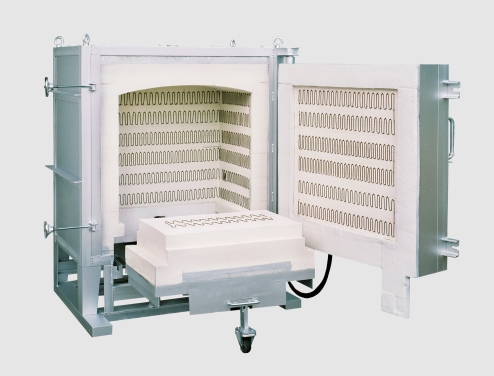

窯詰作業が楽々！特許申請品・引出式電気窯。
引出部は滑らかに移動し大物作品から小物作品まで効率よく窯詰め作業ができます。
台車部は本体から完全に離れるため(炉床が本体より約20㎝前方に出ます)奥壁距離との確認が容易です。
大形で重い作品の出し入れも安全に行えます。
レール敷設工事の必要がなく、どこにでも低コストで設置できます。
設置空間の有効利用がはかれます。
炉床移動を安定させる補助車輪付。
　
操作が簡単なプログラム制御装置一体型。
マイコン式『MMP-707Y-Ⅱ』と『MMP-727Y』の機能別機種選定ができます。
・焼成条件の詳細データ処理機能で選ぶ707Yタイプ
・操作性と画面表示で選ぶ727Yタイプ

ＭＭＰ-707Ｙ-Ⅱ

(90×90mm)

*分かりやすい日本語パネル表示
*使いこなせる操作への簡素化
*操作は、わずかボタン2つ　
①選定　　　②運転
*マイコン式で安全な自動運転操作可能

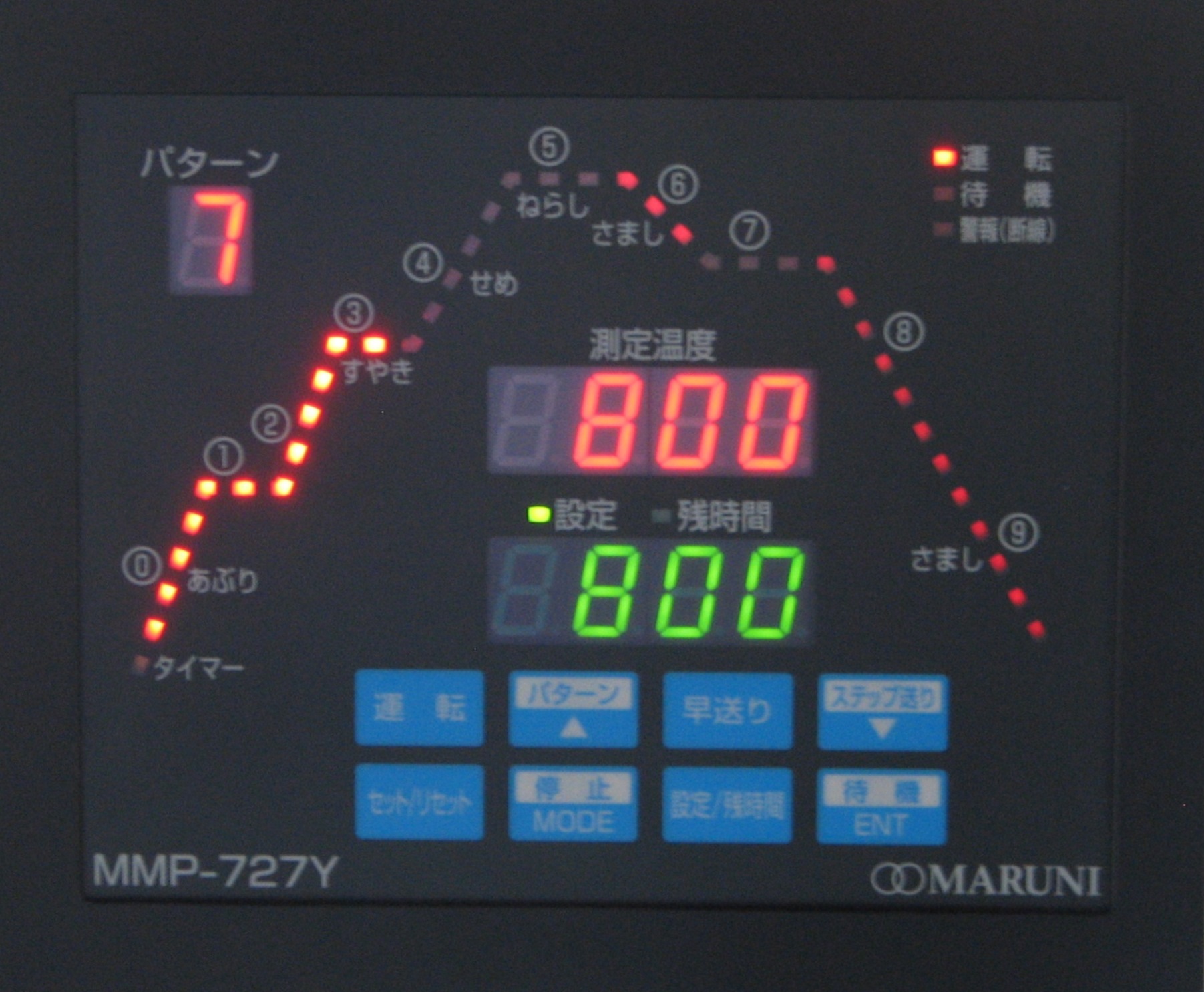

ＭＭＰ-727Ｙ

(160×125mm)

*タイマー予約機能付
*表示の見やすい大画面パネル式
*焼成位置をランプ表示
*操作は、わずかボタン2つ　
①選定　　　②運転
*マイコン式で安全な自動運転操作可能
特性
還元ガス LPガス又は、都市ガス（13A）
雰囲気調整  LPガスの場合　ガス圧と排気量の調整
都市ガスの場合　ガス流量と排気量の調整
炉材の材質と構造 断熱レンガ・セラミックボード・セラミックファイバー
壁の厚み 190mm
最高使用温度 1300℃　常用1250℃
還元装置 RFバーナー・ホース・調整器（LPガスのみ）
制御装置機能
（出荷時設定）		 MMP-707Y‐Ⅱプログラムコントローラー
基本プログラム　10種類（設定値変更可）
設定プログラム　5種類（任意設定）
試運転データー   1種類（設定値変更可）
 MMP-727Yプログラムコントローラー
基本プログラム　7種類（設定値変更可）
設定プログラム　2種類（任意設定）
試運転データー 1種類（設定値変更可）
全登録機能 （16×16ステップ）  （10パターン×10ステップ）
タイマー機能 MMP-727Yのみ
センサー(R) 8φ×250L　端子線組入型

≪オプション≫
排気ダンパー自動開閉装置
プロコン入力により、あぶり時の湿気抜きでダンパーの自動開閉動作ができます。
プロコン：MMP-707Y-Ⅱ制御対応
対応機種：OEL-DLP横扉タイプ　OEL-S台車式タイプ
品番 適応機種 取付仕様 価格(税込)
TD-1型 8KW～15KW
  天上部排気口 1箇所 都度お問合せ
TD-2型 20KW～30KW
  天上部排気口 2箇所
TD-3型 40KW～50KW
  天上部排気口 3箇所

※後付けは不可

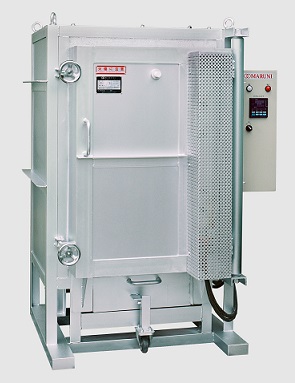

OEL-10000DLPL　横扉開閉引出式電気窯

(OEL-10000DLPL・RF)
OF：酸化用／RF：酸化還元両用
仕様＼型式 OEL-10000DLPL(OF)
酸化用		  OEL-10000DLPL(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 510×410×600H
窯詰容積（W×D×H㎜） 510×410×600H
棚板の寸法　㎜ 450×350
窯詰の1段当たりの棚組数 1枚
外形寸法（W×D×H㎜） 1190×1050×1340H 1190×1180×1340H
本体重量 650kg
電気基準（区分） 単相/三相
電気基準（電源） 200V
電気基準（電流値） 50A/29A
電気基準（消費電力） 10kw
還元装置 - 付
付属品 棚板(カーボランダム質)
　450×350×10mm　2枚
サイコロ
　30×40×55mm　4ヶ
L型支柱
　60,90,120,150mm　各4本
価格（税込） MMP-707Y-Ⅱ 都度お問合せ 都度お問合せ
価格（税込） MMP-727Y

(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OEL-13000DLPL　横扉開閉引出式電気窯

OF：酸化用／RF：酸化還元両用
仕様＼型式 OEL-13000DLPＬ(OF)
酸化用		  OEL-13000DLPＬ(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 530×480×700H
窯詰容積（W×D×H㎜） 530×480×700H
棚板の寸法　㎜ 450×400
窯詰の1段当たりの棚組数 1枚
外形寸法（W×D×H㎜） 1220×1140×1450H 1220×1260×1450H
本体重量 750kg
電気基準（区分） 単相/三相
電気基準（電源） 200V
電気基準（電流値） 65A/38A
電気基準（消費電力） 13kw
還元装置 - 付
付属品 棚板(カーボランダム質)
　450×400×10mm　2枚
サイコロ
　30×40×55mm　4ヶ
L型支柱
60,90,120,150mm　各4本
価格（税込） MMP-707Y-Ⅱ 都度お問合せ 都度お問合せ
価格（税込） MMP-727Y

(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

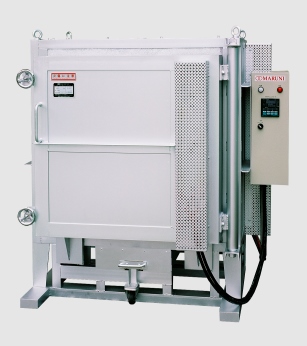

OEL-15000DLPL　横扉開閉引出式電気窯


(OEL-15000DLPL・OF)
OF：酸化用／RF：酸化還元両用
仕様＼型式 OEL-15000DLPL(OF)
酸化用		  OEL-15000DLPL(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 770×460×680H
窯詰容積（W×D×H㎜） 770×460×680H
棚板の寸法　㎜ 400×350
窯詰の1段当たりの棚組数 2枚
外形寸法（W×D×H㎜） 1460×1120×1460H 1460×1240×1460H
本体重量 800kg
電気基準（区分） 三相
電気基準（電源） 200V
電気基準（電流値） 43A
電気基準（消費電力） 15kw
還元装置 - 付
付属品 棚板(カーボランダム質)
　400×350×10mm　4枚
サイコロ
　30×40×55mm　8ヶ
L型支柱
60,90,120,150mm　各8本
価格（税込） MMP-707Y-Ⅱ 都度お問合せ 都度お問合せ
価格（税込） MMP-727Y

(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OEL-20000DLPL　横扉開閉引出式電気窯
OF：酸化用／RF：酸化還元両用
仕様＼型式 OEL-20000DLPL(OF)
酸化用		  OEL-20000DLPL(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 900×530×800H
窯詰容積（W×D×H㎜） 900×530×800H
棚板の寸法　mm 450×400
窯詰の1段当たりの棚組数 2枚
外形寸法（W×D×H㎜） 1590×1170×1580H 1590×1300×1580H
本体重量 1000kg
電気基準（区分） 三相
電気基準（電源） 200V
電気基準（電流値） 58A
電気基準（消費電力） 20kw
還元装置 - 付
付属品 棚板(カーボランダム質)
　450×400×10mm　4枚
サイコロ
　30×40×55mm　8ヶ
L型支柱
60,90,120,150mm　各8本
価格（税込） MMP-707Y-Ⅱ 都度お問合せ 都度お問合せ
価格（税込） MMP-727Y

(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OEL-25000DLPL　横扉開閉引出式電気窯

OF：酸化用／RF：酸化還元両用
仕様＼型式 OEL-25000DLPL(OF)
酸化用		  OEL-25000DLPL(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 1150×550×800H
窯詰容積（W×D×H㎜） 1150×550×800H
棚板の寸法　㎜ 450×350
窯詰の1段当たりの棚組数 3枚
外形寸法（W×D×H㎜） 1840×1190×1620H 1840×1320×1620H
本体重量 1150kg
電気基準（区分） 三相
電気基準（電源） 200V
電気基準（電流値） 72A
電気基準（消費電力） 25kw
還元装置 - 付
付属品 棚板(カーボランダム質)
　450×350×10mm　6枚
サイコロ
　30×40×55mm　12ヶ
L型支柱
　　60,90,120,150mm　各12本
価格（税込） MMP-707Y-Ⅱ 都度お問合せ 都度お問合せ
価格（税込） MMP-727Y

(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

※価格には、梱包費をはじめ、運賃・据付・焼成指導費・電気配線費等は含まれておりません。
※棚板、支柱等の部材は必要に応じてお求め下さい。
　一定の高さ以上はI型支柱をご使用下さい。
※薪式還元タイプはRF価格に各機種253,000円(税込)加算させていただきます。
※スパイラル及び受けレンガ仕様別途。
