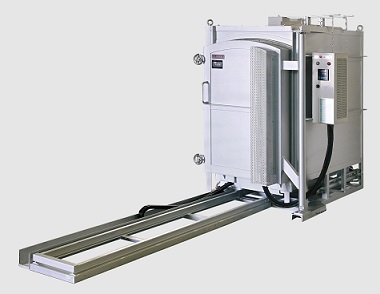

電気窯　OEL-10S・15S・20S・25S・30S・40S

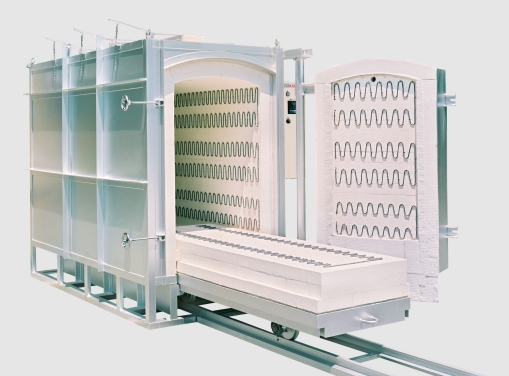

台車操作式で窯詰め窯出し作業性が大幅に向上します。
大きな作品の焼成作業も容易です。
窯本体との機密性の高い台車構造です。
LPガス、都市ガスバーナーで還元操作も簡単です。

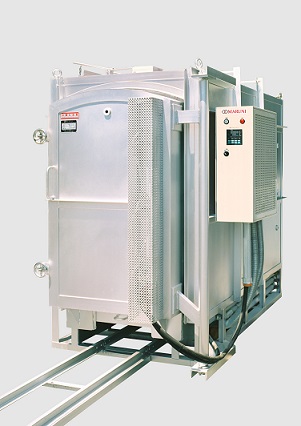

(OEL-50SP・RF)
※オプション仕様：プログラム制御装置一体型

特性

還元ガス	LPガス又は、都市ガス（13A）
雰囲気調整	LPガスの場合　ガス圧と排気量の調整
雰囲気調整	都市ガスの場合　ガス流量と排気量の調整
炉材の材質と構造	断熱レンガ・セラミックボード・セラミックファイバー
壁の厚み	190mm
最高使用温度	1300℃　常用1250℃
還元装置	RFバーナー・ホース・調整器（LPガスのみ）

≪オプション≫
排気ダンパー自動開閉装置
プロコン入力により、あぶり時の湿気抜きでダンパーの自動開閉動作ができます。
プロコン：MMP-707Y-Ⅱ制御対応
対応機種：OEL-DLP横扉タイプ　OEL-S台車式タイプ

品番	適応機種	取付仕様	価格(税込)
TD-1型	8KW～15KW	天上部排気口 1箇所	352,000円
TD-2型	20KW～30KW	天上部排気口 2箇所	374,000円
TD-3型	40KW～50KW	天上部排気口 3箇所	396,000円

※後付けは不可

OEL-10S　台車操作式電気窯　※プログラム制御装置対応型

仕様＼型式	OEL-10S(OF) 酸化用	OEL-10S(RF) 酸化・還元両用
炉内の広さ（W×D×H㎜）	480×510×600H
窯詰容積（W×D×H㎜）	410×510×600H
棚板の寸法　㎜	450×350
窯詰の1段当たりの棚組数	1枚
外形寸法（W×D×H㎜）	1050×3020×1400H	1050×3070×1400H
本体重量	700kg
電気基準（区分）	単相/三相
電気基準（電源）	200V
電気基準（電流値）	50A/29A
電気基準（消費電力）	10kw
還元装置	-	付
付属品	棚板(カーボランダム質) 450×350×10mm　2枚サイコロ 30×40×55mm　4ヶ L型支柱 60,90,120,150,mm　各4本
価格（税込）	都度見積	都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OEL-15S　台車操作式電気窯　※プログラム制御装置対応型

仕様＼型式	OEL-15S(OF) 酸化用	OEL-15S(RF) 酸化・還元両用
炉内の広さ（W×D×H㎜）	530×770×680H
窯詰容積（W×D×H㎜）	460×770×680H
棚板の寸法　㎜	400×350
窯詰の1段当たりの棚組数	2枚
外形寸法（W×D×H㎜）	1110×3170×1440H	1110×3170×1440H
本体重量	900kg
電気基準（区分）	三相
電気基準（電源）	200V
電気基準（電流値）	43A
電気基準（消費電力）	15kw
還元装置	-	付
付属品	棚板(カーボランダム質) 400×350×10mm　4枚サイコロ 30×40×55mm　8ヶ L型支柱 60,90,120,150mm　各8本
価格（税込）	都度見積	都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OEL-20S　台車操作式電気窯　※プログラム制御装置対応型

仕様＼型式	OEL-20S(OF) 酸化用	OEL-20S(RF) 酸化・還元両用
炉内の広さ（W×D×H㎜）	600×900×800H
窯詰容積（W×D×H㎜）	530×900×800H
棚板の寸法　㎜	450×400
窯詰の1段当たりの棚組数	2枚
外形寸法（W×D×H㎜）	1150×3410×1750H	1150×3460×1750H
本体重量	1100kg
電気基準（区分）	三相
電気基準（電源）	200V
電気基準（電流値）	58A
電気基準（消費電力）	20kw
還元装置	-	付
付属品	棚板(カーボランダム質) 450×400×10mm　4枚サイコロ 30×40×55mm　8ヶ L型支柱 60,90,120,150mm　各8本
価格（税込）	都度見積	都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OEL-25S　台車操作式電気窯　※プログラム制御装置対応型

(OEL-25SP・OF)
※オプション仕様：プログラム制御装置一体型

仕様＼型式	OEL-25S(OF) 酸化用	OEL-25S(RF) 酸化・還元両用
炉内の広さ（W×D×H㎜）	620×1150×800H
窯詰容積（W×D×H㎜）	550×1150×800H
棚板の寸法　㎜	450×350
窯詰の1段当たりの棚組数	3枚
外形寸法（W×D×H㎜）	1170×3960×1800H	1170×4010×1800H
本体重量	1300kg
電気基準（区分）	三相
電気基準（電源）	200V
電気基準（電流値）	72A
電気基準（消費電力）	25kw
還元装置	-	付
付属品	棚板(カーボランダム質) 450×350×10mm　6枚サイコロ 30×40×55mm　12ヶ L型支柱 60,90,120,150mm　各12本
価格（税込）	都度見積	都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OEL-30S　台車操作式電気窯 　※プログラム制御装置対応型

仕様＼型式	OEL-30S(OF) 酸化用	OEL-30S(RF) 酸化・還元両用
炉内の広さ（W×D×H㎜）	620×1500×850H
窯詰容積（W×D×H㎜）	550×1500×850H
棚板の寸法　㎜	450×350
窯詰の1段当たりの棚組数	4枚
外形寸法（W×D×H㎜）	1170×4610×1820H	1170×4660×1820H
本体重量	1600kg
電気基準（区分）	三相
電気基準（電源）	200V
電気基準（電流値）	87A
電気基準（消費電力）	30kw
還元装置	-	付
付属品	棚板(カーボランダム質) 450×350×10mm　8枚サイコロ 30×40×55mm　16ヶ L型支柱 60,90,120,150mm　各16本
価格（税込）	都度見積	都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OEL-40S　台車操作式電気窯 　※プログラム制御装置対応型

仕様＼型式	OEL-40S(OF) 酸化用	OEL-40S(RF) 酸化・還元両用
炉内の広さ（W×D×H㎜）	670×2000×800H
窯詰容積（W×D×H㎜）	600×2000×800H
棚板の寸法　㎜	490×470
窯詰の1段当たりの棚組数	4枚
外形寸法（W×D×H㎜）	1220×5410×1770H	1220×5460×1770H
本体重量	1900kg
電気基準（区分）	三相
電気基準（電源）	200V
電気基準（電流値）	116A
電気基準（消費電力）	40kw
還元装置	-	付
付属品	棚板(カーボランダム質) 　490×470×10mm　8枚サイコロ　30×40×55mm　16ヶ L型支柱　90,120,150,180,210, 　240mm　各16本
価格（税込）	都度見積	都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

※温度計等は別途となります。
※価格には、梱包費をはじめ、運賃・据付・焼成指導費・電気配線費等は含まれておりません。
※棚板、支柱等の部材は必要に応じてお求め下さい。
　一定の高さ以上はI型支柱をご使用下さい。
※薪式還元タイプはRF価格に各機種253,000円(税込)加算させていただきます。
※スパイラル及び受けレンガ仕様別途。
