ガス窯 OGS-02・03・04

長時間使用でも扉歪の少ない潜水式タイプです。

特性
燃焼ガス プロパン又は、ブタン
雰囲気調整 煙突部ドラフト及びダンパー手動操作による雰囲気操作
燃焼バーナーの構造 ベンチュリー式
燃焼バーナーの点火方法 手動着火方式
炉壁の材質と構造 多孔性耐火断熱煉瓦・耐火性断熱ボード
壁の厚み OGS-02/03型 140mm
OGS-04型 180mm
天井部の構造 アーチ式煉瓦構造
最高使用温度 1350℃
煙突部材 現場施工により別途必要

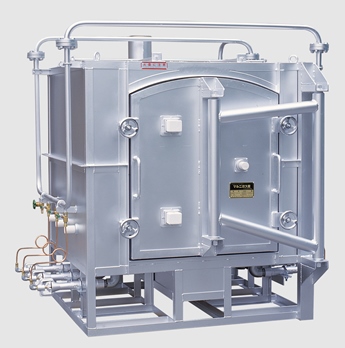

OGS-02 横扉開閉式ガス窯(台車なし)


(OGS-02)※素焼耐熱バスケット商品ページをご参照ください
仕様\型式 OGS-02
炉内の広さ(W×D×H㎜) 880×650×590H
窯詰容積(W×D×H㎜) 640×650×530H
棚板の寸法 ㎜ 300×300
窯詰の1段当たりの棚組数 4枚
外形寸法(W×D×H㎜) 1690×1460×1550H
本体重量 1050kg
バーナーの規格 インチ
バーナーの本数 バーナー6本
ガス使用量(本焼時) 約40kg
付属品 棚板(カーボランダム質)
300×300×10mm 8枚
サイコロ
30×40×55mm 16ヶ
L型支柱
60,90,120,150mm 各16本
価格(税込) 2,065,800円

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突、ガス配管工事費等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

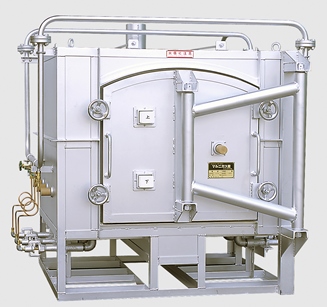

OGS-03 横扉開閉式ガス窯(台車なし)


(OGS-03)

仕様\型式 OGS-03
炉内の広さ(W×D×H㎜) 880×750×760H
窯詰容積(W×D×H㎜) 640×750×700H
棚板の寸法 ㎜ 350×300
窯詰の1段当たりの棚組数 4枚
外形寸法(W×D×H㎜) 1690×1560×1700H
本体重量 1200kg
バーナーの規格 インチ2分
バーナーの本数 バーナー6本
ガス使用量(本焼時) 約40kg
付属品 棚板(カーボランダム質)
350×300×10mm 8枚
サイコロ
30×40×55mm 16ヶ
L型支柱
60,90,120,150mm 各16本
価格(税込) 2,251,700円

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突、ガス配管工事費等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OGS-04 横扉開閉式ガス窯(台車なし)

仕様\型式 OGS-04
炉内の広さ(W×D×H㎜) 980×850×790H
窯詰容積(W×D×H㎜) 740×850×700H
棚板の寸法 ㎜ 400×350
窯詰の1段当たりの棚組数 4枚
外形寸法(W×D×H㎜) 1790×1780×1820H
本体重量 1400kg
バーナーの規格 インチ2分
バーナーの本数 バーナー6本
ガス使用量(本焼時) 約40kg
付属品 棚板(カーボランダム質)
400×350×10mm 8枚
サイコロ
30×40×55mm 16ヶ
L型支柱
60,90,120,150mm 各16本
価格(税込) 2,515,900円

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突、ガス配管工事費等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

※棚板、支柱等の部材は必要に応じてお求め下さい。
 一定の高さ以上はI型支柱をご使用下さい。
