陶芸窯OEL5000DLPS-10000DLPS｜陶芸機材の総合メーカー【丸二陶料株式会社】

陶芸窯本来の耐久性を重視した断熱性に優れたレンガ積み構造。
余裕ある内容積で、大きな作品焼成ができます。
作品の出し入れに負担の少ない炉床高に設計。
操作性に優れた還元雰囲気バーナーを装備。(還元仕様のみ）

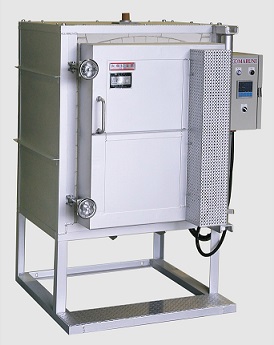

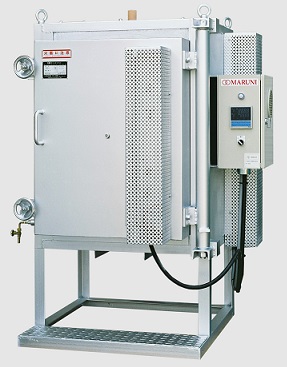

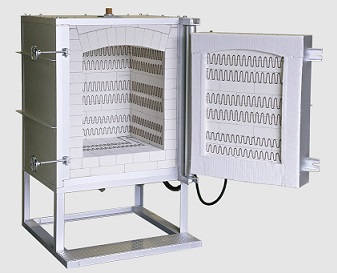

OEL-5000DLPS　横扉開閉式電気窯

(OEL-5000DLPS・RF)
OF：酸化用／RF：酸化還元両用

仕様＼型式	OEL-5000DLPS(OF) 酸化用	OEL-5000DLPS(RF)　酸化・還元両用
炉内の広さ(W×D×H㎜）	400×400×400H
窯詰容積(W×D×H㎜）	400×400×400H
棚板の寸法	350×350
窯詰の1段当たりの棚組数	1枚
外形寸法(W×D×H㎜）	1050×980×1240H(本体のみ)	1260×980×1240H(本体のみ)
炉床高	床面より400H
本体重量	400kg
電気基準（区分）	単相
電気基準（電源）	200V
電気基準（電流値）	27.5A
電気基準（消費電力）	5.5kw
制御装置機能	PCB-1 (10パターン×10ステップ)・熱電対・補償導線
還元装置	-	RB-2還元バーナーセット
付属品	棚板(カーボランダム質) 　350×350×10mm　3枚サイコロ　30×40×55mm　4ヶ L型支柱　60,90,120,150mm　各4本
価格（税込）	都度お問合せ	都度お問合せ

(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

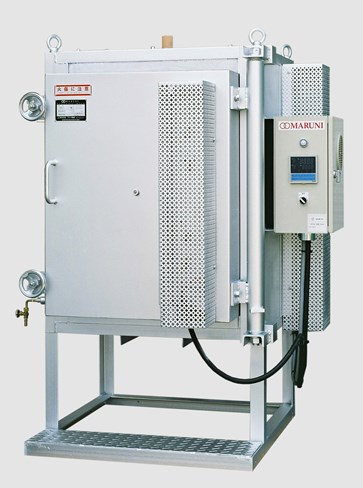

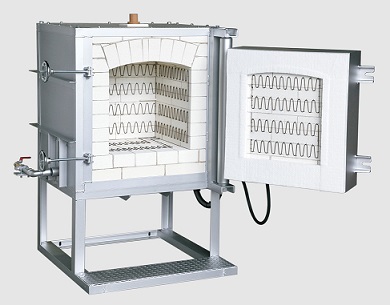

OEL-8000DLPS　横扉開閉式電気窯

(OEL-8000DLPS・RF)
OF：酸化用／RF：酸化還元両用

仕様＼型式	OEL-8000DLPS(OF) 酸化用	OEL-8000DLPS(RF) 酸化・還元両用
窯詰容積（W×D×H㎜）	400×400×600H
窯詰容積（W×D×H㎜）	400×400×600H
棚板の寸法	350×350
窯詰の1段当たりの棚組数	1枚
外形寸法（W×D×H㎜）	1130×1060×1440H	1280×1060×1440H
炉床高	床面より600H
本体重量	540kg
電気基準（区分）	単相
電気基準（電源）	200V
電気基準（電流値）	40A
電気基準（消費電力）	8kw
制御装置機能	PCB-1 (10パターン×10ステップ)・熱電対・補償導線
還元装置	-	RB-2還元バーナーセット
付属品	棚板(カーボランダム質) 　350×350×10mm　4枚サイコロ　30×40×55mm　4ヶ L型支柱　60,90,120,150mm　各4本
価格（税込）	都度お問合せ	都度お問合せ

(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

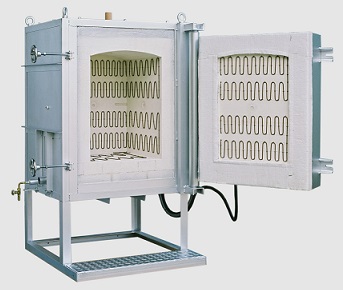

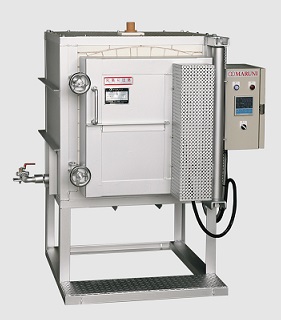

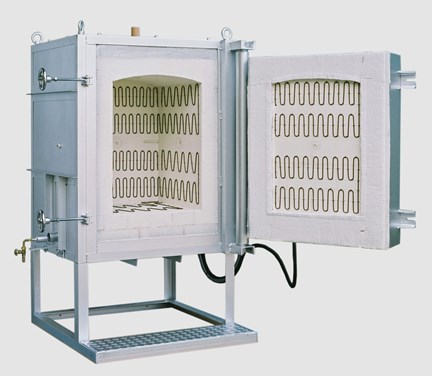

OEL-10000DLPS　横扉開閉式電気窯

(OEL-10000DLPS・OF)

(OEL-10000DLPS・RF)
OF：酸化用／RF：酸化還元両用

仕様＼型式	OEL-10000DLPS(OF) 酸化用	OEL-10000DLPS(RF) 酸化・還元両用
炉内の広さ（W×D×H㎜）	510×410×600H
窯詰容積（W×D×H㎜）	510×410×600H
棚板の寸法	450×350
窯詰の1段当たりの棚組数	1枚
外形寸法（W×D×H㎜）	1200×1130×1490H	1350×1130×1470H
炉床高	床面より600H
本体重量	640kg
電気基準（区分）	単相
電気基準（電源）	200V
電気基準（電流値）	50A
電気基準（消費電力）	10kw
制御装置機能	PCB-1 (10パターン×10ステップ)・熱電対・補償導線
還元装置	-	RB-2還元バーナーセット
付属品	棚板(カーボランダム質) 　450×350×10mm　4枚サイコロ　30×40×55mm　4ヶ L型支柱　60,90,120,150　各4本
価格（税込）	都度お問合せ	都度お問合せ

(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

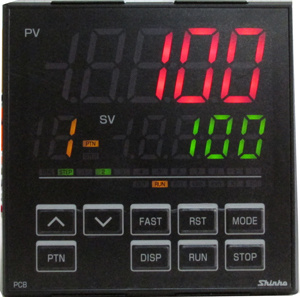

〈簡単な操作方法/ボタン説明〉
①【PTN】ボタンで10種類の登録
　データを呼び出します
②【△・▽】でパターンを選定します
③【RUN】ボタンで運転開始します

OEL-5000DLPS~10000DLPS標準搭載

運転は画面表示でわかりやすく動作確認できます。
　

僅か2つのボタン押し操作【PTN】+【RUN】で運転開始。
　

各ステップごとに目標温度(数値)と時間(数値)を入力するだけの
操作です。焼成終了までお任せの安心運転。

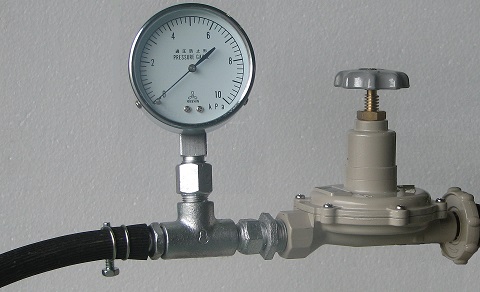

微妙な還元雰囲気の調整値がわかり易い
圧力調整器取付。ヒーター線の劣化負担
が少なく、線寿命が延びます。
標準装備機種
・OEL-5000DLPS・OEL-8000DLPS・OEL-10000DLPS
　

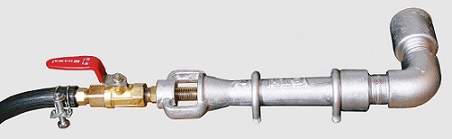

RB-2型　バーナーセット
LPG用　電気窯　5KW~30KW用

ガス圧調整型　排気口調整栓：17mmφ 1/2開
　
①3/4ベンチュリーバーナー…1本
②ガスコック…1ヶ
③レギュレータ(2KPa~7KPa)…1本
④圧力メーター(10KPa用)…1ヶ
⑤中圧ゴム管(黒色)…2ｍ1本

都市ガス、LP低圧ガスで安定した
還元雰囲気が得られます。
　
　

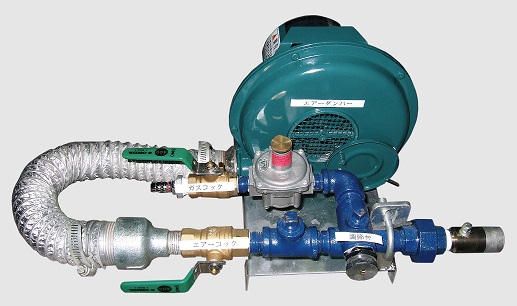

RB-3型　バーナーセット
都市ガス　LPG用　電気窯　5KW~30KW用

エアーガス混合型　排気口調整栓：17mmφ 1/2開
　
①ノズルミックスバーナー…1本
②エアーコック…1ヶ
③ガスコック…1ヶ
④ゼロガバナー…1ヶ
⑤中圧ゴム管(黒色)…2m1本
⑥電動送風機(100V用)…1式
⑦専用架台…1式
　
本体価格　都度お問合せ

特性

※価格には、梱包費をはじめ、運賃・据付・焼成指導費・電気配線費等は含まれておりません。
※棚板、支柱等の部材は必要に応じてお求め下さい。
　一定の高さ以上はI型支柱をご使用下さい。
