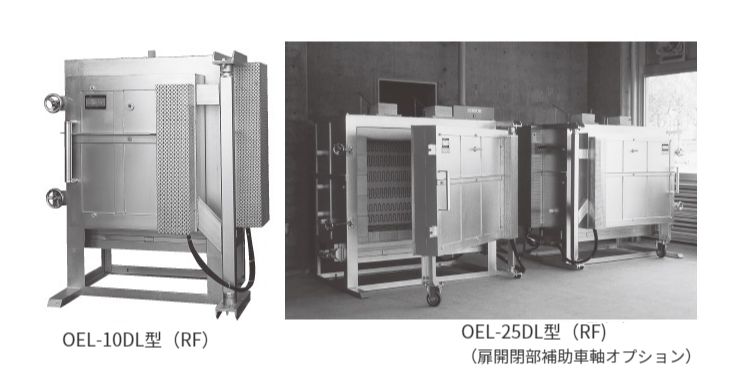

電気窯　OEL-10DL・15DL・20DL・25DL・30DL・40DL

横扉開閉式で窯詰め窯出し作業性が大幅に向上。
独立扉支持軸により、大型電気窯の扉開閉時の再調整が可能です。
LPガス、都市ガスバーナーで還元操作も簡単です。
特性
還元ガス LPガス又は、都市ガス（13A）
雰囲気調整  LPガスの場合　ガス圧と排気量の調整
都市ガスの場合　ガス流量と排気量の調整
炉材の材質と構造 断熱レンガ・セラミックボード・セラミックファイバー
壁の厚み 190mm
最高使用温度 1300℃　常用1250℃
還元装置 RFバーナー・ホース・調整器（LPガスのみ）

≪オプション≫
排気ダンパー自動開閉装置
プロコン入力により、あぶり時の湿気抜きでダンパーの自動開閉動作ができます。
プロコン：MMP-707Y-Ⅱ制御対応
対応機種：OEL-DLP横扉タイプ　OEL-S台車式タイプ
品番 適応機種 取付仕様 価格(税込)
TD-1型 8KW～15KW
  天上部排気口 1箇所 352,000円
TD-2型 20KW～30KW
  天上部排気口 2箇所 374,000円
TD-3型 40KW～50KW
  天上部排気口 3箇所 396,000円

※後付けは不可

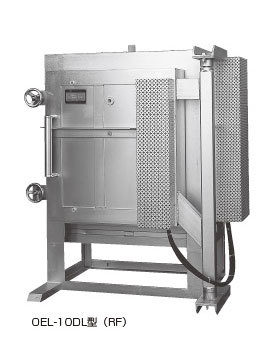

OEL-10DL　横扉開閉式電気窯　※プログラム制御装置対応型


(OEL-10DL・RF)

仕様＼型式 OEL-10DL(OF)
酸化用		  OEL-10DL(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 510×410×600H
窯詰容積（W×D×H㎜） 510×410×600H
棚板の寸法　㎜ 450×350
窯詰の1段当たりの棚組数 1枚
外形寸法（W×D×H㎜） 1120×1030×1270H 1320×1030×1270H
本体重量 600kg
電気基準（区分） 単相/三相
電気基準（電源） 200V
電気基準（電流値） 50A/29A
電気基準（消費電力） 10kw
還元装置 - 付
付属品 棚板(カーボランダム質)
450×350×10mm　2枚
サイコロ
30×40×55mm　4ヶ
L型支柱
60,90,120,150mm　各4本
価格（税込） 都度見積 都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

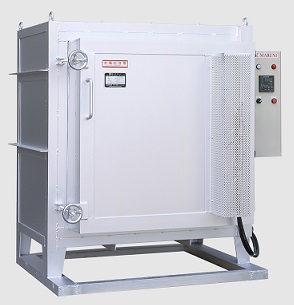

OEL-15DL　横扉開閉式電気窯 　※プログラム制御装置対応型

(OEL-15DLP・OF)
※オプション仕様：プログラム制御装置一体型

仕様＼型式 OEL-15DL(OF)
酸化用		  OEL-15DL(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 770×460×680H
窯詰容積（W×D×H㎜） 770×460×680H
棚板の寸法　㎜ 400×350
窯詰の1段当たりの棚組数 2枚
外形寸法（W×D×H㎜） 1380×1080×1360H 1580×1080×1360H
本体重量 750kg
電気基準（区分） 三相
電気基準（電源） 200V
電気基準（電流値） 43A
電気基準（消費電力） 15kw
還元装置 - 付
付属品 棚板(カーボランダム質)
400×350×10mm　4枚
サイコロ　
30×40×55mm　8ヶ
L型支柱
60,90,120,150mm　各8本
価格（税込） 都度見積 都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります
OEL-20DL　横扉開閉式電気窯 　※プログラム制御装置対応型

仕様＼型式 OEL-20DL(OF)
酸化用		  OEL-20DL(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 900×530×800H
窯詰容積（W×D×H㎜） 900×530×800H
棚板の寸法　㎜ 450×400
窯詰の1段当たりの棚組数 2枚
外形寸法（W×D×H㎜） 1510×1150×1510H 1710×1150×1510H
本体重量 950kg
電気基準（区分） 三相
電気基準（電源） 200V
電気基準（電流値） 58A
電気基準（消費電力） 20kw
還元装置 - 付
付属品 棚板(カーボランダム質)
450×400×10mm　4枚
サイコロ　
30×40×55mm　8ヶ
L型支柱
60,90,120,150mm　各8本
価格（税込） 都度見積 都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります

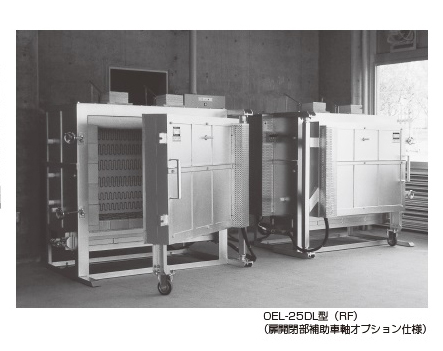

OEL-25DL　横扉開閉式電気窯　※プログラム制御装置対応型



仕様＼型式 OEL-25DL(OF)
酸化用		  OEL-25DL(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 1150×550×800H
窯詰容積（W×D×H㎜） 1150×550×800H
棚板の寸法　㎜ 450×350
窯詰の1段当たりの棚組数 3枚
外形寸法（W×D×H㎜） 1760×1170×1540H 1960×1170×1540H
本体重量 1100kg
電気基準（区分） 三相
電気基準（電源） 200V
電気基準（電流値） 72A
電気基準（消費電力） 25kw
還元装置 - 付
付属品 棚板(カーボランダム質)
450×350×10mm　6枚
サイコロ
30×40×55mm　12ヶ
L型支柱
60,90,120,150mm　各12本
価格（税込） 都度見積 都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。
OEL-30DL　横扉開閉式電気窯 　※プログラム制御装置対応型

仕様＼型式 OEL-30DL(OF)
酸化用		  OEL-30DL(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 1500×550×850H
窯詰容積（W×D×H㎜） 1500×550×850H
棚板の寸法　㎜ 450×350
窯詰の1段当たりの棚組数 4枚
外形寸法（W×D×H㎜） 2110×1170×1830H 2210×1170×1830H
本体重量 1300kg
電気基準（区分） 三相
電気基準（電源） 200V
電気基準（電流値） 87A
電気基準（消費電力） 30kw
還元装置 - 付
付属品 棚板(カーボランダム質)
　450×350×10mm　8枚
サイコロ
　30×40×55mm　16ヶ
L型支柱
　60,90,120,150mm　各16本
価格（税込） 都度見積 都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります
OEL-40DL　横扉開閉式電気窯 　※プログラム制御装置対応型

仕様＼型式 OEL-40DL(OF)
酸化用		  OEL-40DL(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 2000×600×800H
窯詰容積（W×D×H㎜） 2000×600×800H
棚板の寸法　㎜ 490×470
窯詰の1段当たりの棚組数 4枚
外形寸法（W×D×H㎜） 2610×1220×1840H 2810×1220×1840H
本体重量 1500kg
電気基準（区分） 三相
電気基準（電源） 200V
電気基準（電流値） 116A
電気基準（消費電力） 40kw
還元装置 - 付
付属品 棚板(カーボランダム質)
490×470×10mm　8枚
サイコロ
30×40×55mm　16ヶ
L型支柱
60,90,120,150mm　各16本
価格（税込） 都度見積 都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

※温度計等は別途となります。
※価格には、梱包費をはじめ、運賃・据付・焼成指導費・電気配線費等は含まれておりません。
※棚板、支柱等の部材は必要に応じてお求め下さい。
　一定の高さ以上はI型支柱をご使用下さい。
※薪式還元タイプはRF価格に各機種253,000円(税込)加算させていただきます。
※スパイラル及び受けレンガ仕様別途。
