気密性の高い炉壁構造により燃焼効率化を計れる台車操作式灯油窯です。
気温差の少ない、熱効率の良い台車構造です。
長時間でも扉歪の少ない施垂式扉タイプです。

■DXタイプの仕様特性■

(DX)火袋大
・燃焼焔の安定性が良い。
・作品に強い焔があたらない。
・火ガキを設けることができる。
・作品の表ウラができにくい。
・安定した昇温が得られる。

(DX)台車構造
・本体との機密性が良い。
・台車の保温性が良い。
・台車の熱間荷重に対して強い。
・吸入穴を多くすることによって温度分布と
　雰囲気の安定が良い。

(DX)トビラ
・本体と台車との密閉度が良い。
・トビラの保温性が良い。
・トビラ側の温度分布と雰囲気が良い。

特性

OSB-02～10DX型　施垂扉開閉式灯油窯(台車操作式)

仕様／型式	OSB-02DX	OSB-03DX
炉内の広さ（W×D×H㎜）	1090×650×600H	1090×750×780H
窯詰容積（W×D×H㎜）	650×650×530H	650×750×700H
棚板の寸法　㎜	300×300	350×300
窯詰の1段当たりの棚組数	4枚	4枚
外形寸法（W×D×H㎜）	2230×3080×1710H	2230×4010×1860H
本体重量	1350kg	1700kg
灯油使用量(本焼時)	約30L	約35L
灯油タンクの大きさ	95L	95L
燃焼器の取付数	バーナー2本	バーナー2本
必要な電源 100V(消費電力)	240W	194W
付属品	棚板(カーボランダム質) 300×300×10mm　8枚サイコロ 30×40×55mm　12ヶ L型支柱 60,90,120,150mm　各12本	棚板(カーボランダム質) 350×300×10mm　8枚サイコロ 30×40×55mm　12ヶ L型支柱 60,90,120,150mm　各12本
価格（税込）	都度お問合せ	都度お問合せ

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突工事費等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

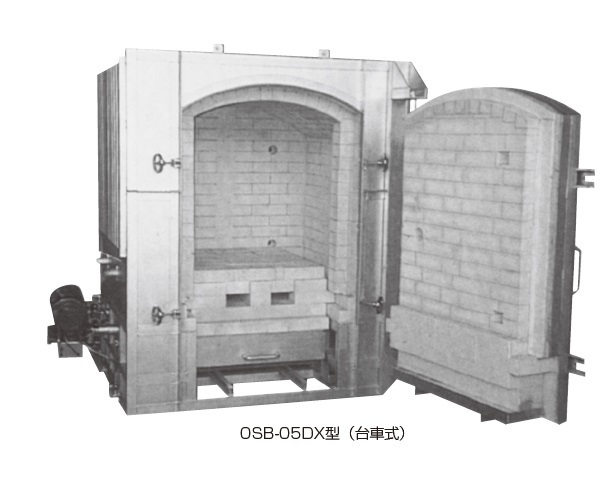

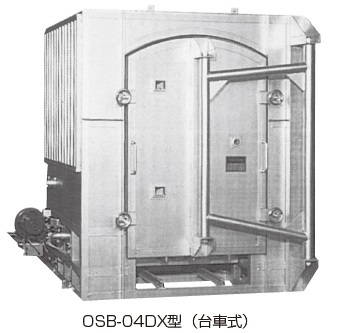

OSB-04DX・OSB-05DX　施垂扉開閉式灯油窯(台車操作式)

仕様／型式	OSB-04DX	OSB-05DX
炉内の広さ（W×D×H㎜）	1190×850×820H	1190×850×960H
窯詰容積（W×D×H㎜）	750×850×700H	750×850×850H
棚板の寸法　㎜	400×350	400×350
窯詰の1段当たりの棚組数	4枚	4枚
外形寸法（W×D×H㎜）	2330×4110×1910H	2330×4110×2060H
本体重量	1900kg	2200kg
灯油使用量(本焼時)	約40L	約60L
灯油タンクの大きさ	95L	200L
燃焼器の取付数	バーナー2本	バーナー4本
必要な電源 100V(消費電力)	194W	388W
付属品	棚板(カーボランダム質) 400×350×10mm　8枚サイコロ 30×40×55mm　12ヶ L型支柱 60,90,120,150,m　各12本	棚板(カーボランダム質) 400×350×10mm　8枚サイコロ 30×40×55mm　12ヶ L型支柱 60,90,120,150mm　各12本
価格（税込）	都度お問合せ	都度お問合せ

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突工事費等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OSB-07DX・OSB-10DX　施垂扉開閉式灯油窯(台車操作式)

仕様／型式	OSB-07DX	OSB-10DX
炉内の広さ（W×D×H㎜）	1290×1100×1000H	1340×1100×1250H
窯詰容積（W×D×H㎜）	850×1100×850H	900×1100×1100H
棚板の寸法　㎜	400×350	400×350
窯詰の1段当たりの棚組数	6枚	6枚
外形寸法（W×D×H㎜）	2430×4390×2110H	2530×4960×2360H
本体重量	2700kg	3200kg
灯油使用量(本焼時)	約90L	約120L
灯油タンクの大きさ	200L	200L
燃焼器の取付数	バーナー4本	バーナー4本
必要な電源 100V(消費電力)	388W	388W
付属品	棚板(カーボランダム質) 400×350×10mm　12枚サイコロ 30×40×55mm　12ヶ L型支柱 60,90,120,150mm　各12本	棚板(カーボランダム質) 400×350×10mm　12枚サイコロ 30×40×55mm　12ヶ L型支柱 60,90,120,150mm　各12本
価格（税込）	都度お問合せ	都度お問合せ

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突工事費等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

※棚板、支柱等の部材は必要に応じてお求め下さい。
　一定の高さ以上はI型支柱をご使用下さい。
