ガス窯　GSS-02L・03L・04L・OGS-05L

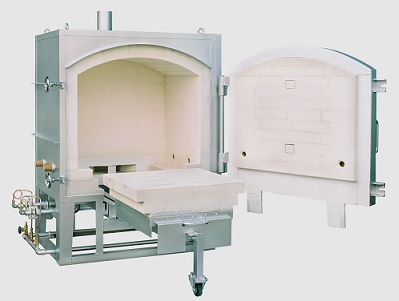

窯詰作業が楽々！特許申請品・横扉開閉引出式ガス窯。

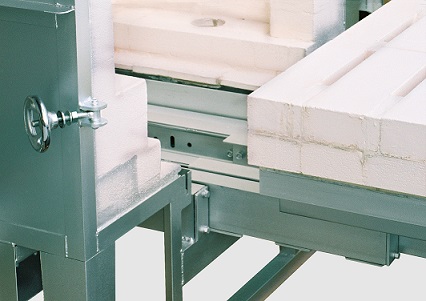

炉床の引出は、極めて滑らかに動きます。
大物作品から小物作品まで効率よく窯詰め作業ができます。
台車部は本体から完全に離れるため(炉床が本体より約20㎝前方に出ます)窯奥面の様子が確認できます。
大形で重い作品の出し入れも安全に行えます。
　
レールスペース不要で広い作業空間を確保できます。
設置工事が簡単に行えます。
台車引出時の全長2960mm。
炉床移動を安定させる補助車輪付。
　

特性

燃焼ガス	プロパン又は、ブタン
雰囲気調整	煙突部ドラフト及びダンパー手動操作による雰囲気操作
燃焼バーナーの構造	ベンチュリー式
燃焼バーナーの点火方法	手動着火方式
炉壁の材質と構造	多孔性耐火断熱煉瓦・耐火性断熱ボード
壁の厚み	GGS-02L型　120mm
	GSS-03L/04L型　140mm
	OGS-05L型　180mm
天井部の構造	アーチ式煉瓦構造
最高使用温度	1350℃
煙突部材	現場施工により別途必要

GSS-02L・GSS-03L　横扉開閉引出式ガス窯

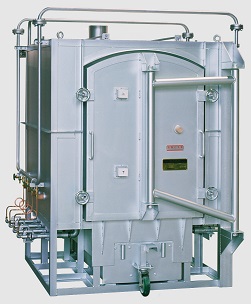

(GSS-02L)

仕様＼型式	GSS-02L	GSS-03L
炉内の広さ（W×D×H㎜）	860×500×740H	950×500×900H
窯詰容積（W×D×H㎜）	660×500×650H	750×500×800H
棚板の寸法　㎜	400×300	400×350
窯詰の1段当たりの棚組数	2枚	2枚
外形寸法（W×D×H㎜）	1610×1180×1710H	1700×1180×1860H
本体重量	550kg	850kg
バーナーの規格	インチ	インチ2分
バーナーの本数	バーナー4本	バーナー6本
ガス使用量(本焼時)	約40kg	約40kg
付属品	棚板(カーボランダム質) 400×300×10mm　4枚サイコロ 30×40×55mm　8ヶ L型支柱 60,90,150mm　各8本	棚板(カーボランダム質) 400×350×10mm　4枚サイコロ 30×40×55mm　8ヶ L型支柱 60,90,150mm　各8本
価格（税込）	都度見積	都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突、ガス配管工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります

GSS-04L・OGS-05L　横扉開閉引出式ガス窯

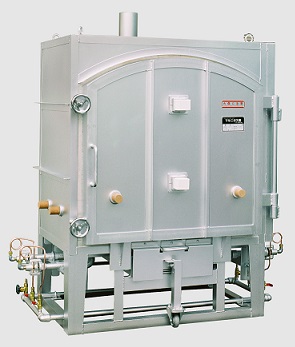

(OGS-05L)

仕様＼型式	GSS-04L	OGS-05L
炉内の広さ（W×D×H㎜）	1110×580×930H	1080×750×1060H
窯詰容積（W×D×H㎜）	910×580×800H	840×750×950H
棚板の寸法　㎜	450×400	400×350
窯詰の1段当たりの棚組数	2枚	4枚
外形寸法（W×D×H㎜）	1860×1260×1910H	1930×1870×2130H
本体重量	1150kg	2400kg
バーナーの規格	インチ2分	インチ2分
バーナーの本数	バーナー6本	バーナー8本
ガス使用量(本焼時)	約40kg	約50kg
付属品	棚板(カーボランダム質) 450×400×10mm　4枚サイコロ 30×40×55mm　8ヶ L型支柱 60,90,150mm　各8本	棚板(カーボランダム質) 400×350×10mm　8枚サイコロ 30×40×55mm　16ヶ L型支柱 60,90,120,150mm　各16本
価格（税込）	都度見積	都度見積

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突、ガス配管工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります

※棚板、支柱等の部材は必要に応じてお求め下さい。
　一定の高さ以上はI型支柱をご使用下さい。
