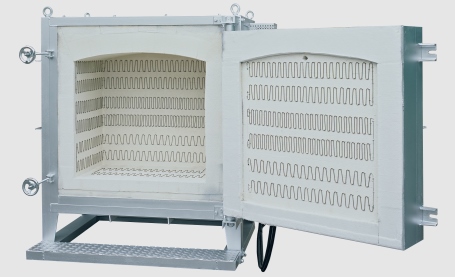

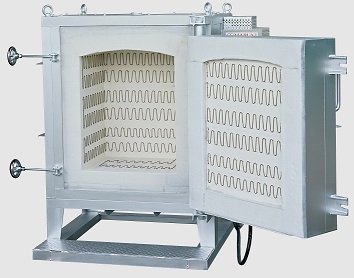

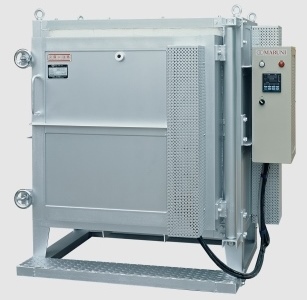

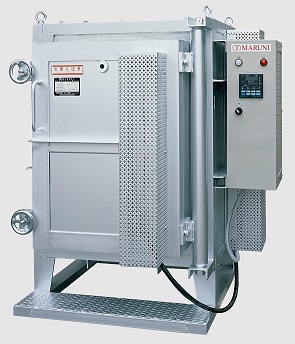

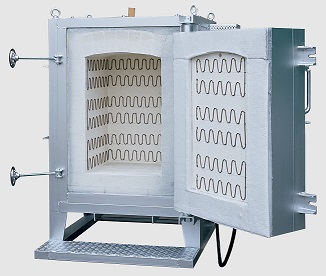

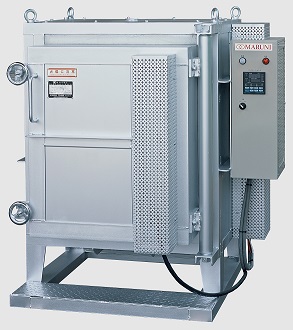

電気窯　OEL-10000DLP・13000DLP・15000DLP・20000DLP・25000DLP

横扉開閉式でシンプル構造。
底床構造で窯詰め窯出し作業が負担になりません。
設置スペースを取らないシンプル構造です。

操作が簡単なプログラム制御装置一体型。
マイコン式『MMP-707Y-Ⅱ』と『MMP-727Y』の機能別機種選定ができます。
・焼成条件の詳細データ処理機能で選ぶ707Y-Ⅱタイプ
・操作性と画面表示で選ぶ727Yタイプ

ＭＭＰ-707Ｙ－Ⅱ

(90×90mm)

*分かりやすい日本語パネル表示
*使いこなせる操作への簡素化
*操作は、わずかボタン2つ　
①選定　　　②運転
*マイコン式で安全な自動運転操作可能

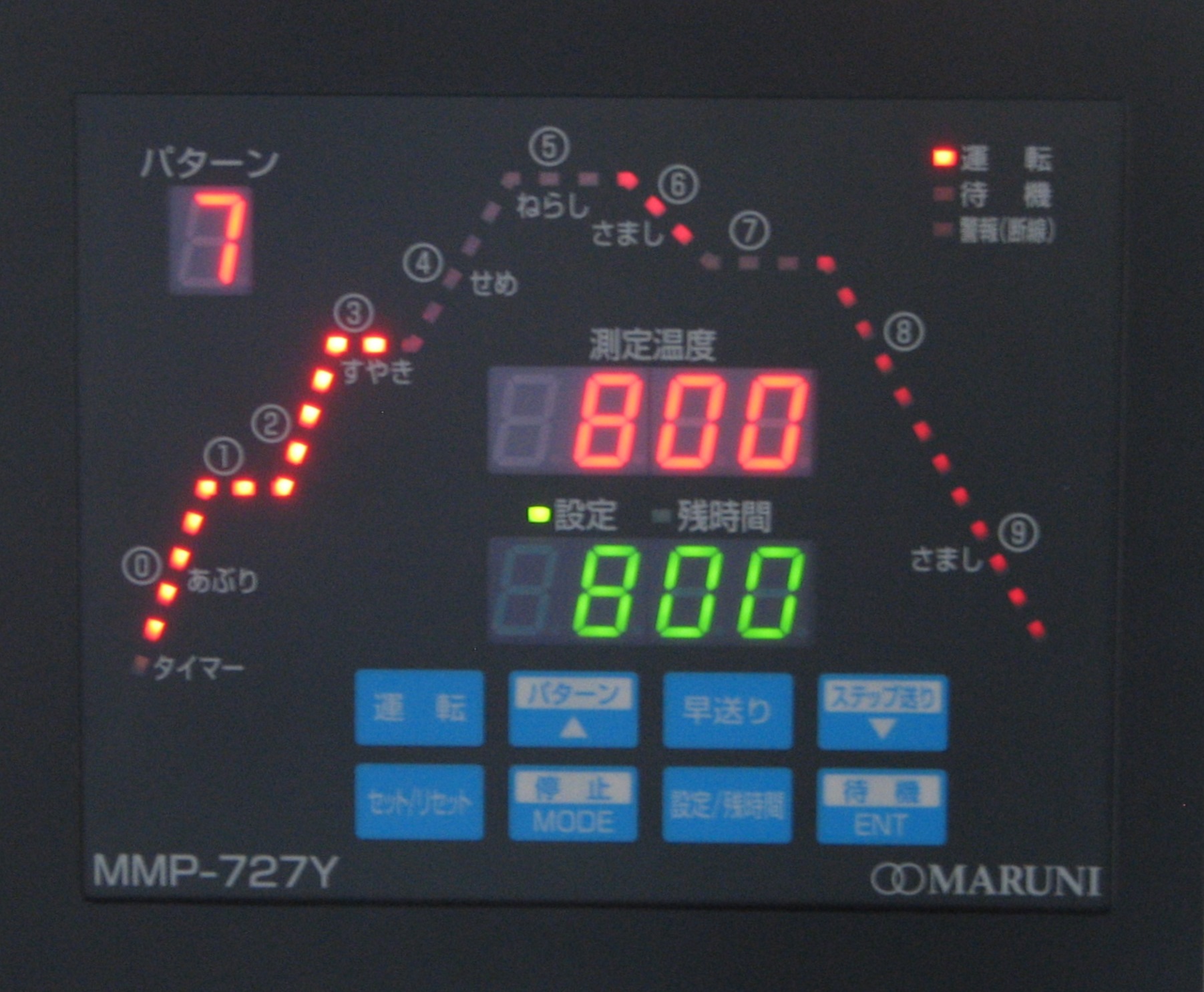

ＭＭＰ-727Ｙ

(160×125mm)

*タイマー予約機能付
*表示の見やすい大画面パネル式
*焼成位置をランプ表示
*操作は、わずかボタン2つ　
①選定　　　②運転
*マイコン式で安全な自動運転操作可能
特性
還元ガス LPガス又は、都市ガス（13A）
雰囲気調整  LPガスの場合　ガス圧と排気量の調整
都市ガスの場合　ガス流量と排気量の調整
炉材の材質と構造 断熱レンガ・セラミックボード・セラミックファイバー
壁の厚み 190mm
最高使用温度 1300℃　常用1250℃
還元装置 RFバーナー・ホース・調整器（LPガスのみ）
制御装置機能
（出荷時設定）		 MMP-707Y‐Ⅱプログラムコントローラー
MMP-727Yプログラムコントローラー
基本プログラム　11種類（設定値変更可）
自作プログラム　5種類（任意設定）
MMP-727Yプログラムコントローラー
基本プログラム　7種類（設定値変更可）
自作プログラム　3種類（任意設定）
全登録機能 （16×16ステップ）  （10パターン×10ステップ）
タイマー機能 MMP-727Yのみ
センサー(R) 8φ×250L　端子線組入型

≪オプション≫
排気ダンパー自動開閉装置
プロコン入力により、あぶり時の湿気抜きでダンパーの自動開閉動作ができます。
プロコン：MMP-707Y-Ⅱ制御対応
対応機種：OEL-DLP横扉タイプ　OEL-S台車式タイプ
品番 適応機種 取付仕様 価格(税込)
TD-1型 8KW～15KW
  天上部排気口 1箇所 都度お問合せ
TD-2型 20KW～30KW
  天上部排気口 2箇所
TD-3型 40KW～50KW
  天上部排気口 3箇所

※後付けは不可
OEL-10000DLP　横扉開閉式電気窯

(OEL-10000DLP・RF)
OF：酸化用／RF：酸化還元両用
仕様＼型式 OEL-10000DLP(OF)
酸化用		  OEL-10000DLP(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 510×410×600H
窯詰容積（W×D×H㎜） 510×410×600H
棚板の寸法　㎜ 450×350
窯詰の1段当たりの棚組数 1枚
外形寸法（W×D×H㎜） 1200×1030×1270H 1400×1030×1270H
本体重量 600kg
電気基準（区分） 単相/三相
電気基準（電源） 200V
電気基準（電流値） 50A/29A
電気基準（消費電力） 10kw
還元装置 - 付
付属品 棚板(カーボランダム質)
　450×350×10mm　2枚
サイコロ
　30×40×55mm　4ヶ
L型支柱
60,90,120,150mm　各4本
価格（税込） MMP-707Y-Ⅱ 都度お問合せ 都度お問合せ
価格（税込） MMP-727Y

(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。
OEL-13000DLP　横扉開閉式電気窯

(OEL-13000DLP・OF)
OF：酸化用／RF：酸化還元両用
仕様＼型式 OEL-13000DLP(OF)
酸化用		  OEL-13000DLP(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 530×480×700H
窯詰容積（W×D×H㎜） 530×480×700H
棚板の寸法　㎜ 450×400
窯詰の1段当たりの棚組数 1枚
外形寸法（W×D×H㎜） 1220×1100×1370H 1400×1030×1370H
本体重量 700kg
電気基準（区分） 単相/三相
電気基準（電源） 200V
電気基準（電流値） 65A/38A
電気基準（消費電力） 13kw
還元装置 - 付
付属品 棚板(カーボランダム質)
450×400×10mm　2枚
サイコロ
30×40×55mm　4ヶ
L型支柱
60,90,120,150mm　各4本
価格（税込） MMP-707Y-Ⅱ 都度お問合せ 都度お問合せ
価格（税込） MMP-727Y

(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OEL-15000DLP　横扉開閉式電気窯

(OEL-15000DLP・RF)
OF：酸化用／RF：酸化還元両用
仕様＼型式 OEL-15000DLP(OF)
酸化用		  OEL-15000DLP(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 770×460×680H
窯詰容積（W×D×H㎜） 770×460×680H
棚板の寸法　㎜ 400×350
窯詰の1段当たりの棚組数 2枚
外形寸法（W×D×H㎜） 1460×1080×1360H 1660×1080×1360H
本体重量 750kg
電気基準（区分） 三相
電気基準（電源） 200V
電気基準（電流値） 43A
電気基準（消費電力） 15kw
還元装置 - 付
付属品 棚板(カーボランダム質)
400×350×10mm　4枚
サイコロ
30×40×55mm　8ヶ
L型支柱
60,90,120,150mm　各8本
価格（税込） MMP-707Y-Ⅱ 都度お問合せ 都度お問合せ
価格（税込） MMP-727Y

(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OEL-20000DLP　横扉開閉式電気窯
OF：酸化用／RF：酸化還元両用
仕様＼型式 OEL-20000DLP(OF)
酸化用		  OEL-20000DLP(RF)
酸化・両用
炉内の広さ（W×D×H㎜） 900×530×800H
窯詰容積（W×D×H㎜） 900×530×800H
棚板の寸法　㎜ 450×400
窯詰の1段当たりの棚組数 2枚
外形寸法（W×D×H㎜） 1590×1150×1510H 1790×1150×1510H
本体重量 950kg
電気基準（区分） 三相
電気基準（電源） 200V
電気基準（電流値） 58A
電気基準（消費電力） 20kw
還元装置 - 付
付属品 棚板(カーボランダム質)
450×400×10mm　4枚
サイコロ
30×40×55mm　8ヶ
L型支柱
60,90,120,150mm　各8本
価格（税込） MMP-707Y-Ⅱ 都度見積 都度見積
価格（税込） MMP-727Y

(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

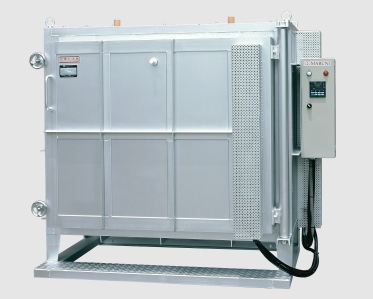

OEL-25000DLP　横扉開閉式電気窯

(OEL-25000DLP・RF)
OF：酸化用／RF：酸化還元両用
仕様＼型式 OEL-25000DLP(OF)
酸化用		  OEL-25000DLP(RF)
酸化・還元両用
炉内の広さ（W×D×H㎜） 1150×550×800H
窯詰容積（W×D×H㎜） 1150×550×800H
棚板の寸法　㎜ 450×350
窯詰の1段当たりの棚組数 3枚
外形寸法（W×D×H㎜） 1840×1170×1540H 2040×1170×1540H
本体重量 1100kg
電気基準（区分） 三相
電気基準（電源） 200V
電気基準（電流値） 72A
電気基準（消費電力） 25kw
還元装置 - 付
付属品 棚板(カーボランダム質)
450×350×10mm　6枚
サイコロ
30×40×55mm　12ヶ
L型支柱
60,90,120,150mm　各12本
価格（税込） MMP-707Y-Ⅱ 都度見積 都度見積
価格（税込） MMP-727Y

(梱包・送料・据付焼成指導費・電気配線工事等は別途申し受けます)

※改善のため予告なく仕様変更する場合が有ります。

※価格には、梱包費をはじめ、運賃・据付・焼成指導費・電気配線費等は含まれておりません。
※棚板、支柱等の部材は必要に応じてお求め下さい。
　一定の高さ以上はI型支柱をご使用下さい。
※薪式還元タイプはRF価格に各機種253,000円(税込)加算させていただきます。
※スパイラル及び受けレンガ仕様別途。
