窯詰め窯出し作業性の効率化を計れる台車操作式ガス窯です。
機密性の高い炉壁構造により、燃焼効率が向上します。
温度差が少なく、熱効率のよい台車構造です。

DXタイプの仕様特性

(DX)火袋大
・燃焼焔の安定性が良い。

・作品に強い焔があたらない。
・火ガキを設けることができる。
・作品の表ウラができにくい。
・安定した昇温が得られる。

(DX)台車構造
・本体との機密性が良い。
・台車の保温性が良い。
・台車の熱間荷重に対して強い。
・吸入穴を多くすることによって温度分布と
　雰囲気の安定が良い。

(DX)トビラ
・本体と台車との密閉度が良い。
・トビラの保温性が良い。
・トビラ側の温度分布と雰囲気が良い。

特性

燃焼ガス	プロパン又は、ブタン
雰囲気調整	煙突部ドラフト及びダンパー手動操作による雰囲気操作
燃焼バーナーの構造	ベンチュリー式
燃焼バーナーの点火方法	手動着火方式
炉壁の材質と構造	多孔性耐火断熱煉瓦・耐火性断熱ボード
壁の厚み	OGS-02DX/03DX/04DX/05DX/07DX/10DX型　180mm
天井部の構造	アーチ式煉瓦構造
最高使用温度	1350℃
煙突部材	現場施工により別途必要

OGS-02DX・OGS-03DX　横扉開閉式ガス窯(台車操作式)

仕様＼型式	OGS-02DX	OGS-03DX
炉内の広さ（W×D×H㎜）	1090×650×600H	1090×750×780H
窯詰容積（W×D×H㎜）	650×650×530H	650×750×700H
棚板の寸法　㎜	300×300	350×300
窯詰の1段当たりの棚組数	4枚	4枚
外形寸法（W×D×H㎜）	1970×3090×1850H	1970×3510×2020H
本体重量	1450kg	1900kg
バーナーの規格	インチ	インチ2分
バーナーの本数	バーナー6本	バーナー6本
ガス使用量(本焼時)	約50kg	約60kg
付属品	棚板(カーボランダム質) 300×300×10mm　8枚サイコロ 30×40×55mm　16ヶ L型支柱 60,90,120,150mm　各16本	棚板(カーボランダム質) 350×300×10mm　8枚サイコロ 30×40×55mm　16ヶ L型支柱 60,90,120,150mm　各16本
価格（税込）	都度お問合せ	都度お問合せ

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突、ガス配管工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OGS-04DX・OGS-05DX　横扉開閉式ガス窯(台車操作式)

仕様＼型式	OGS-04DX	OGS-05DX
炉内の広さ（W×D×H㎜）	1190×850×820H	1190×850×960H
窯詰容積（W×D×H㎜）	750×850×700H	750×850×850H
棚板の寸法　㎜	400×350	400×350
窯詰の1段当たりの棚組数	4枚	4枚
外形寸法（W×D×H㎜）	2070×3930×2050H	2070×4110×2200H
本体重量	2100kg	2400kg
バーナーの規格	インチ2分	インチ2分
バーナーの本数	バーナー6本	バーナー8本
ガス使用量(本焼時)	約60kg	約70kg
付属品	棚板(カーボランダム質) 400×350×10mm　8枚サイコロ 30×40×55mm　16ヶ L型支柱 60,90,120,150mm　各16本	棚板(カーボランダム質) 400×350×10mm　8枚サイコロ 30×40×55mm　16ヶ L型支柱 60,90,120,150mm　各16本
価格（税込）	都度お問合せ	都度お問合せ

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突、ガス配管工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

OGS-07DX・OGS-10DX　横扉開閉式ガス窯(台車操作式)

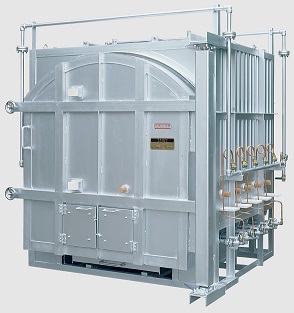

(OGS-07DX)

仕様＼型式	OGS-07DX	OGS-10DX
炉内の広さ（W×D×H㎜）	1290×1100×1000H	1340×1100×1250H
窯詰容積（W×D×H㎜）	850×1100×850H	900×1100×1100H
棚板の寸法　㎜	400×350	400×350
窯詰の1段当たりの棚組数	6枚	6枚
外形寸法（W×D×H㎜）	2170×4710×2250H	2220×5010×2500H
本体重量	2800kg	3300kg
バーナーの規格	インチ2分	インチ2分
バーナーの本数	バーナー10本	バーナー12本
ガス使用量(本焼時)	約100kg	約120kg
付属品	棚板(カーボランダム質) 400×350×10mm　12枚サイコロ 30×40×55mm　24ヶ L型支柱 60,90,120,150mm　各24本	棚板(カーボランダム質) 400×350×10mm　12枚サイコロ 30×40×55mm　24ヶ L型支柱 60,90,120,150mm　各24本
価格（税込）	都度お問合せ	都度お問合せ

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突、ガス配管工事等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

※棚板、支柱等の部材は必要に応じてお求め下さい。
　一定の高さ以上はI型支柱をご使用下さい。
