灯油窯　施垂扉開閉式(台車なし)　OSB-02・03・04

長時間使用でも扉歪の少ない潜水式扉タイプの灯油窯です。

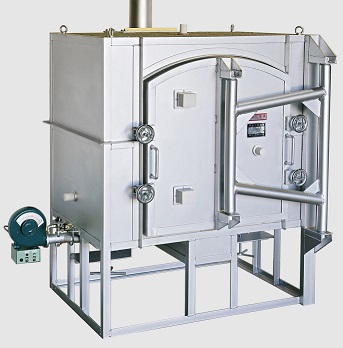

(OSB-02)
長時間でも扉のゆがみの少ない施垂式扉です

特性

燃焼の構造	送風による倒焔式
雰囲気調整	風量と煙突部ダンパー手動操作による雰囲気操作
燃焼バーナーの構造	マルニ式　二軸送風螺旋燃焼式
燃焼バーナーの点火方法	SINヒーター加熱による自動着火方式
燃焼装置	燃料目盛コック付電磁ポンプ
炉壁の材質と構造	多孔性耐火断熱煉瓦・耐火性断熱ボード
炉壁の厚み	OSB-02/03型　140mm
炉壁の厚み	OSB-04型　180mm
天井部の構造	アーチ式煉瓦構造
最高焼温度	1300℃
煙突部材	現場施工により別途必要

OSB-02・OSB-03・OSB-04　施垂扉開閉式灯油窯(台車なし)

仕様／型式	OSB-02	OSB-03
炉内の広さ（W×D×H㎜）	710×660×680H	970×600×780H
窯詰容積（W×D×H㎜）	460×660×650H	720×600×700H
棚板の寸法　㎜	400×300	350×275
窯詰の1段当たりの棚組数	2枚	4枚
外形寸法（W×D×H㎜）	1770×1450×1690H	2030×1410×1790H
本体重量	1000kg	1100kg
灯油使用量(本焼時)	約30L	約35L
灯油タンクの大きさ	95L	95L
燃焼器の取付数	バーナー2本	バーナー2本
必要な電源 100V(消費電力)	240W	194W
付属品	棚板(カーボランダム質) 400×300×10mm　4枚サイコロ 30×40×55mm　8ヶ L型支柱 60,90,120,150mm　各8本	棚板(カーボランダム質) 350×275×10mm　8枚サイコロ 30×40×55mm　10ヶ L型支柱 60,90,120,150mm　各10本
価格（税込）	都度お問合せ	都度お問合せ

仕様／型式	OSB-04
炉内の広さ（W×D×H㎜）	970×800×830H
窯詰容積（W×D×H㎜）	720×800×750H
棚板の寸法　㎜	350×350
窯詰の1段当たりの棚組数	4枚
外形寸法（W×D×H㎜）	2030×1700×2060H
本体重量	1300kg
灯油使用量(本焼時)	約40L
灯油タンクの大きさ	95L
燃焼器の取付数	バーナー2本
必要な電源 100V(消費電力)	194W
付属品	棚板(カーボランダム質) 350×350×10mm　8枚サイコロ 30×40×55mm　10ヶ L型支柱 60,90,120mm　各10本
価格（税込）	都度お問合せ

[温度計等別途]
(梱包・送料・据付焼成指導費・煙突工事費等は別途申し受けます)
※改善のため予告なく仕様変更する場合が有ります。

※棚板、支柱等の部材は必要に応じてお求め下さい。
　一定の高さ以上はI型支柱をご使用下さい。
