HPG-51~62

税込価格	1L	5L	10L	18L
	2,640円	12,540円	23,760円	38,060円

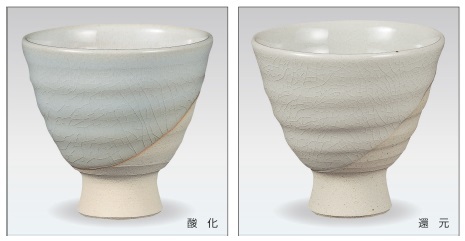

うわぐすりの特性
● 酸化・還元焼成共に良い。
● ワラ白よりも更に白さが増す乳濁釉である。
● 赤土は酸化・還元焼成にて、糸状に釉が動くのがおもしろい。
● 釉は並掛けから厚掛けがよい。　● 白い土、赤い土共に良い。

焼成の基準
【酸化焼成基準データA】
【還元焼成基準データC】
酸化…1250℃　還元…800℃より還元1250℃
熟成…最高温度にて30分間熟成　冷却…自然放冷

釉掛けの調整
施釉時の目安濃度(比重/ボーメ)…1.5／48
釉掛け方法…浸し掛け　浸し掛け時間…5～7秒間

税込価格	1L	5L	10L	18L
	3,410円	16,280円	30,690円	49,170円

うわぐすりの特性
● 酸化焼成が良い。
● 淡い青い細かい透明光沢の貫入が入る。ブルーが鮮やかである。
● 厚掛けにてブルーが濃く出る。
● 赤土の場合は白化粧を施し施釉するが、赤土のまま施釉して焼成すると緑色になる。
● 白い土がよい。

焼成の基準
【酸化焼成基準データA】
酸化…1250℃
熟成…最高温度にて30分間熟成　冷却…自然放冷

釉掛けの調整
施釉時の目安濃度(比重/ボーメ)…1.6／54
釉掛け方法…浸し掛け　浸し掛け時間…8～10秒間　

税込価格	1L	5L	10L	18L
	2,640円	12,540円	23,760円	38,060円

うわぐすりの特性
● 還元焼成が良い。　● ガラス光沢に深緑色の釉だまりが出来る釉です。
● 釉は厚掛けにて流れやすい。　● 細かな貫入がよい。
● 白い土が良い。

焼成の基準
【還元焼成基準データC】
還元…800℃より還元1250℃
熟成…最高温度にて30分間熟成　冷却…自然放冷

釉掛けの調整
施釉時の目安濃度(比重/ボーメ)…1.6／54
釉掛け方法…浸し掛け　浸し掛け時間…5秒間

税込価格	1L	5L	10L	18L
	2,530円	12,100円	22,770円	36,520円

うわぐすりの特性
● 酸化焼成が良い。　● 黄鉄色のツヤ消し色である。
● 釉掛けは薄い方が良い。　● 土は白い土でよいが、赤い土を使うと黒くなる。
● 焼成幅は広い。

焼成の基準
【酸化焼成基準データA】
酸化…1250℃
熟成…最高温度にて30分間熟成　冷却…自然放冷

釉掛けの調整
施釉時の目安濃度(比重/ボーメ)…1.4／41
釉掛け方法…浸し掛け　浸し掛け時間…1～2秒間

税込価格	1L	5L	10L	18L
	2,530円	11,990円	22,660円	36,190円

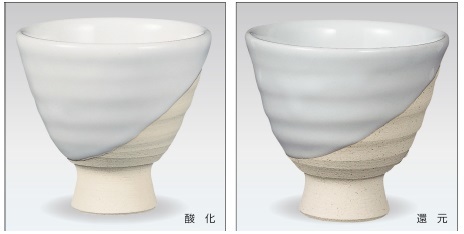

うわぐすりの特性
● 酸化・還元焼成ともに良い。　● ぽってりとのせる陶器質の白釉である。
● 厚掛けが良い。　● 素地は白い土、赤い土共によい。
● 変化がなく、動きも少ない安定した釉である。

焼成の基準
【酸化焼成基準データA】
【還元焼成基準データC】
酸化…1250℃　還元…800℃より還元1250℃
熟成…最高温度にて30分間熟成　冷却…自然放冷

釉掛けの調整
施釉時の目安濃度(比重/ボーメ)…1.6／54
釉掛け方法…浸し掛け　浸し掛け時間…7～9秒間

うわぐすりの特性
● 還元焼成が良い。
● 貫入が細かいものを七官青磁と呼んでいる。
● 白い土がよい。
● 厚掛け薄掛け共に味がある。

焼成の基準
【還元焼成基準データC】
還元…800℃より還元1250℃
熟成…最高温度にて30分間熟成　冷却…自然放冷

釉掛けの調整
施釉時の目安濃度(比重/ボーメ)…1.6／54
釉掛け方法…浸し掛け　浸し掛け時間…5～10秒間

税込価格	1L	5L	10L	18L
	3,300円	15,730円	29,700円	47,520円

うわぐすりの特性
● 還元焼成が良い。　● 紫色の乳濁釉で変化する。釉は厚いと変化が激しい。
● 冷却が早いと紫色、遅いと赤色に変化する。
● 冷却時に空気が入ると、部分酸化し透明となる。

焼成の基準
【還元焼成基準データC】
還元…800℃より還元1250℃
熟成…最高温度にて30分間熟成　冷却…自然放冷

釉掛けの調整
施釉時の目安濃度(比重/ボーメ)…1.6／54
釉掛け方法…浸し掛け　浸し掛け時間…8～10秒間

税込価格	1L	5L	10L	18L
	2,640円	12,540円	23,760円	38,060円

うわぐすりの特性
● 酸化焼成が良い。　● 釉は緑色の乳濁紺で銅色である。
● 釉掛けは並掛けでよい。　● 釉は糸状に変化する。
● 焼成幅は広く、赤い土・白い土共によい。

焼成の基準
【酸化焼成基準データA】
酸化…1250℃
熟成…最高温度にて30分間熟成　冷却…自然放冷

釉掛けの調整
施釉時の目安濃度(比重/ボーメ)…1.6／54
釉掛け方法…浸し掛け　浸し掛け時間…5～7秒間

うわぐすりの特性
● 還元焼成が良い。　● 厚掛けにより緑色にピンク色が混じった孔雀色が出る。
● 冷却が遅いと、赤色が多く出る。● 白い土がよい。

焼成の基準
【還元焼成基準データC】
還元…800℃より還元1250℃
熟成…最高温度にて30分間熟成　冷却…自然放冷

釉掛けの調整
施釉時の目安濃度(比重/ボーメ)…1.65／56
釉掛け方法…浸し掛け　浸し掛け時間…10秒間

うわぐすりの特性
● 酸化焼成にて、柿色に発色する。
● 厚掛けが良い。釉がうすいと黒色になる。
● 最高温度1250℃にて火止め、熟成すると釉は流れる。
● 冷却は早い方が良い(自然冷却)。
● 徐冷すると、結晶化が進み、ツヤ消状になる。

焼成の基準
【酸化焼成基準データA】
酸化…1250℃　冷却が早いと赤く発色950℃まで
熟成…最高温度にて15分間以内　冷却…自然放冷

釉掛けの調整
施釉時の目安濃度(比重/ボーメ)…1.4～1.6／54～41
釉掛け方法…浸し掛け　浸し掛け時間…2～3秒間
